Algemeen:

  • De groeven van de schijven kunnen aangepast worden naar andere kabeldiameters.
  • Geen testcertificaat mogelijk.

Opties:

  • Ook leverbaar met lagers.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
Ton

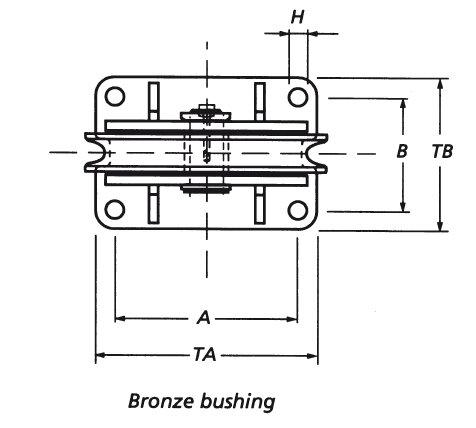

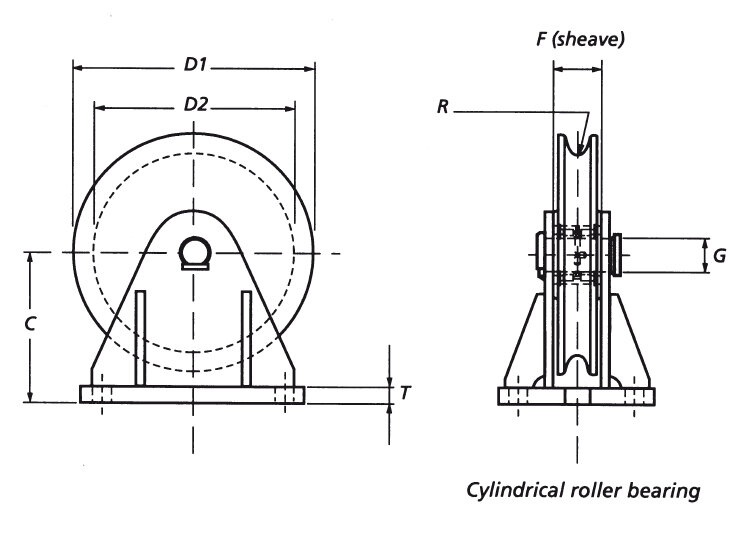

Kabeldia. t/m (mm) Lager D1 (mm) D2 (mm) A (mm) B (mm) C (mm) F (mm) G (mm) H (mm) T (mm) R (mm) TA (mm) TB (mm) Gewicht
kg
CAD
16.19251250110 1 10 Bronze 125 105 90 70 83 27 22 9 8 5,5 115 95 3
16.19251500210 2 12 Bronze 150 120 115 85 95 40 30 11 10 6,5 140 110 5
16.19252000310 3 14 Bronze 200 165 150 95 122 40 30 13,5 12 7,5 180 125 8
16.19252500410 4 18 Bronze 250 210 190 120 155 45 35 17,5 15 9,5 230 160 17
16.19253000610 6 20 Bronze 300 255 220 150 185 50 40 22 20 11 270 200 26
16.19253500810 8 22 Bronze 350 305 270 160 220 50 45 26 25 12 330 220 41
16.19254001010 10 24 Bronze 400 345 300 190 255 60 50 32 30 13 370 260 64
