Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.




  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

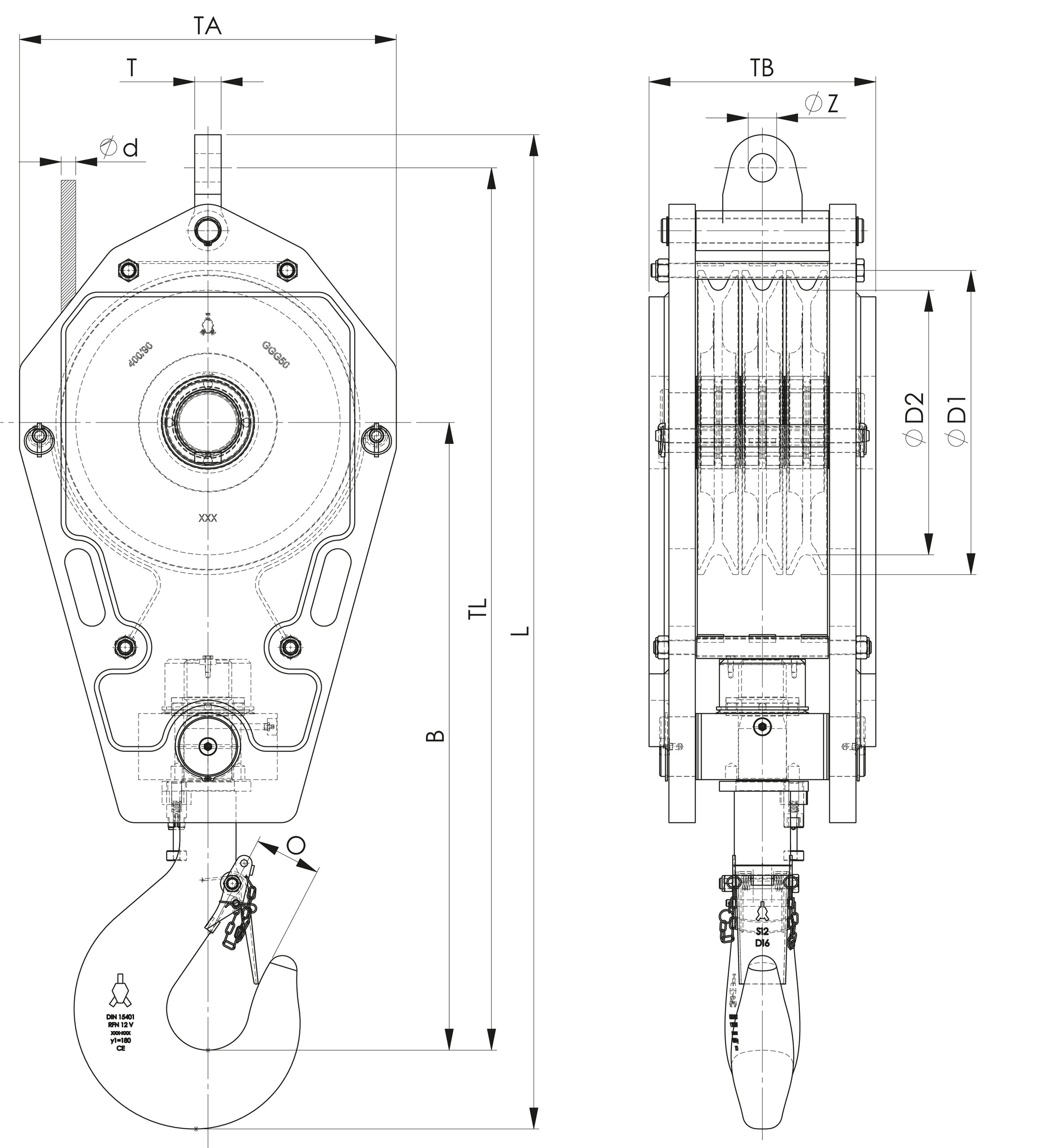

WLL
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA (mm) TB
mm
TL
mm
L
mm
T
mm
Ø Z (mm) Gewicht
kg
CAD
20 FRB 225 .14 .3 .20 .E 14 8 260 225 718 69 345 180 993 1 128 28 32 130
20 FRB 320 .16 .3 .20 .E 16 8 365 320 763 69 450 180 1 096 1 231 28 32 160
20 FRB 260 .14 .3 .20 .E 14 8 300 260 723 69 400 220 1 018 1 153 28 32 185
25 FRB 320 .16 .3 .25 .E 16 8 365 320 763 69 450 220 1 096 1 231 28 32 205
25 FRB 260 .14 .3 .25 .E 14 8 300 260 698 69 400 260 993 1 128 28 32 210
29 FRB 285 .16 .3 .29 .E 16 8 320 280 703 69 420 180 1 013 1 148 28 32 210
29 FRB 320 .16 .3 .29 .E .A 16 8 365 320 763 69 450 220 1 096 1 231 28 32 210
29 FRB 320 .16 .3 .29 .E .B 16 8 365 320 763 69 450 230 1 096 1 231 28 32 225
32 FRB 355 .19 .3 .32 .E 19 10 410 355 863 76 500 280 1 208 1 359 35 37 370
40 FRB 360 .19 .3 .40 .E 19 12 420 360 899 84 510 342 1 254 1 417 35 37 455
40 FRB 400 .19 .3 .40 .E 19 12 460 400 928 84 570 343 1 323 1 486 35 37 500
50 FRB 400 .19 .3 .50 .E 19 16 460 400 949 97 570 343 1 324 1 501 35 37 540
50 FRB 400 .22 .3 .50 .E 22 16 460 400 949 97 570 343 1 324 1 506 40 43 540
50 FRB 360 .19 .3 .50 .E 19 16 420 360 899 97 510 402 1 254 1 431 35 37 555
63 FRB 450 .22 .3 .63 .E 22 16 515 450 1 038 97 600 303 1 448 1 630 40 43 600
63 FRB 450 .24 .3 .63 .E .A 24 16 515 450 1 038 97 600 313 1 454 1 646 45 52 650
63 FRB 450 .26 .3 .63 .E .A 26 16 515 450 1 038 97 600 313 1 461 1 653 45 52 650
63 FRB 450 .24 .3 .63 .E .B 24 16 515 450 1 038 97 600 363 1 454 1 646 45 52 770
63 FRB 450 .26 .3 .63 .E .B 26 16 515 450 1 038 97 600 363 1 461 1 653 45 52 770
80 FRB 450 .26 .3 .80 .E 26 20 515 450 1 182 110 600 362 1 605 1 815 45 52 810
80 FRB 528 .24 .3 .80 .E 24 20 595 528 1 272 110 710 412 1 736 1 946 45 52 1 130
80 FRB 528 .26 .3 .80 .E 26 20 595 528 1 272 110 710 412 1 736 1 946 45 52 1 130
80 FRB 528 .28 .3 .80 .E 28 20 595 528 1 272 110 710 412 1 751 1 971 50 59 1 130
100 FRB 528 .26 .3 .100 .E 26 25 595 528 1 363 132 710 462 1 826 2 056 45 52 1 360
100 FRB 528 .28 .3 .100 .E 28 25 595 528 1 363 132 710 462 1 841 2 081 50 59 1 360
100 FRB 575 .28 .3 .100 .E 28 25 650 575 1 303 132 770 432 1 808 2 048 50 59 1 360
125 FRB 670 .28 .3 .125 .E 28 25 760 670 1 428 132 870 622 1 993 2 233 50 59 2 900
125 FRB 670 .32 .3 .125 .E 32 25 760 670 1 428 132 870 622 1 993 2 238 60 66 2 900
