Algemeen:

  • Standaard inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze wanneer het niet nodig is om blokken op een gemakkelijke en snelle manier te kunnen omwisselen. Ze zijn ook zeer geschikt als de hijshoogte beperkt is.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Verkort ontwerp voor grotere hijshoogte.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

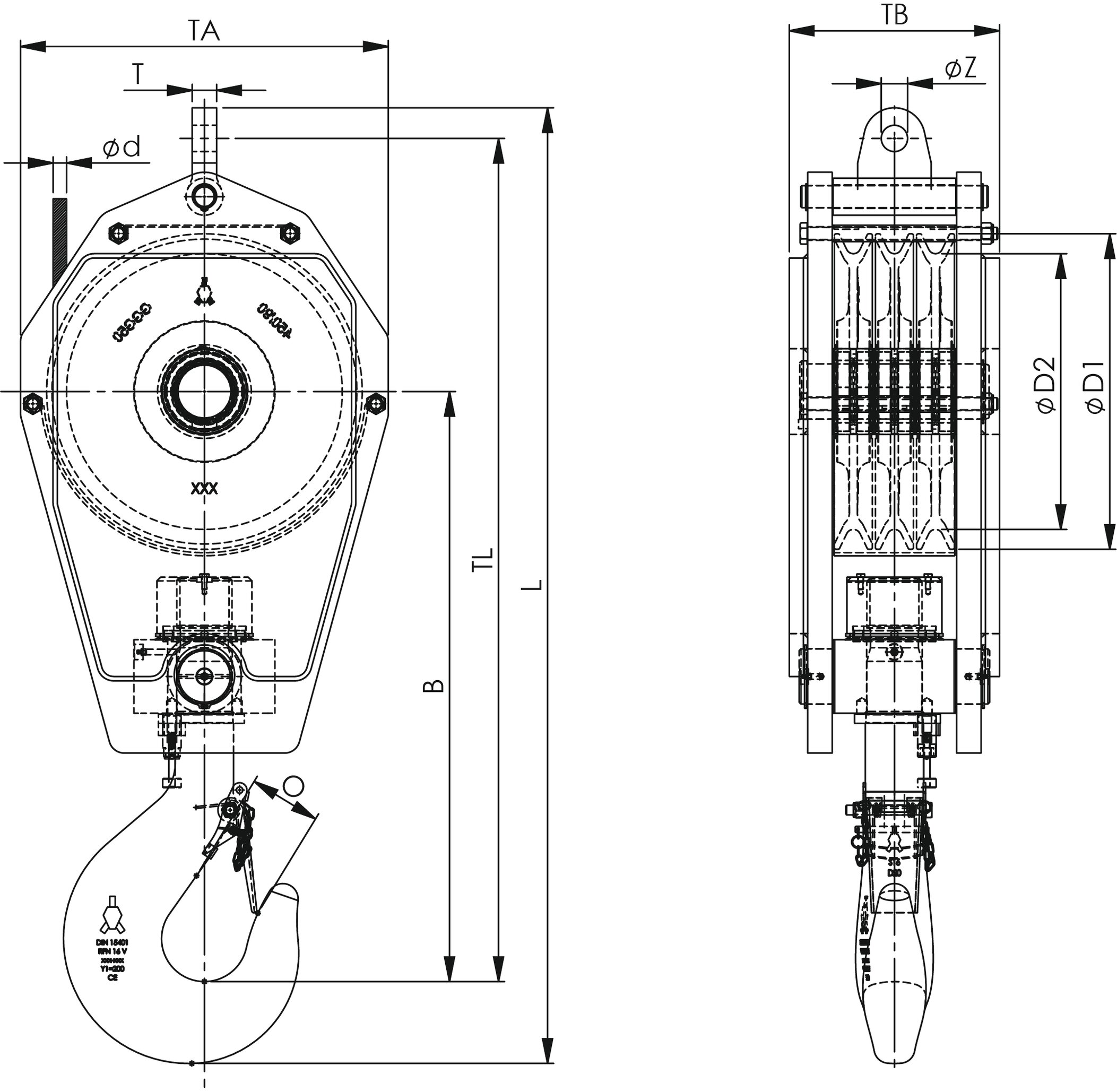

WLL
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA
mm
TB
mm
TL
mm
L
mm
T
mm
Ø Z
mm
Gewicht
kg
CAD
25 SRB 260 .14 .3 .25 .E 14 8 300 260 658 69 400 260 953 1 088 28 32 210
25 SRB 260 .16 .3 .25 .E 16 8 300 260 658 69 400 260 953 1 088 28 32 210
29 SRB 285 .16 .3 .29 .E 16 8 325 285 668 69 400 270 978 1 113 28 32 210
29 SRB 320 .16 .3 .29 .E 16 8 365 320 713 69 450 240 1 048 1 183 28 32 225
32 SRB 355 .19 .3 .32 .E 19 10 410 355 753 76 500 262 1 093 1 244 35 37 325
40 SRB 360 .19 .3 .40 .E 19 12 410 360 839 84 500 362 1 179 1 342 35 37 455
40 SRB 400 .22 .3 .40 .E 22 12 460 400 864 84 570 353 1 244 1 412 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 353 1 244 1 426 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 373 1 244 1 426 40 43 540
63 SRB 450 .22 .3 .63 .E 22 16 515 450 963 97 600 343 1 376 1 558 40 43 680
63 SRB 450 .24 .3 .63 .E 24 16 515 450 963 97 600 383 1 376 1 568 45 52 770
63 SRB 450 .26 .3 .63 .E 26 16 515 450 963 97 600 383 1 376 1 568 45 52 770
80 SRB 528 .26 .3 .80 .E 24 20 595 528 1 132 110 710 462 1 612 1 822 45 52 1 270
80 SRB 528 .26 .3 .80 .E 26 20 595 528 1 132 110 710 462 1 612 1 822 45 52 1 270
100 SRB 528 .26 .3 .100 .E 26 25 595 528 1 223 132 710 462 1 683 1 913 45 52 1 270
100 SRB 528 .28 .3 .100 .E 28 25 595 528 1 223 132 710 462 1 683 1 923 50 59 1 270
125 SRB 670 .28 .3 .125 .E 28 25 760 670 1 353 132 870 642 1 918 2 158 50 59 2 900
125 SRB 670 .32 .3 .125 .E 32 25 760 670 1 353 132 870 642 1 918 2 163 60 66 2 900
