Crosby

Algemeen: Wartel zonder lager. Volgens Federal Specification RR-C-271D.



  • Materiaal: Alloy steel.
  • Markering: WLL.
  • Afwerking: Verzinkt.
  • Opmerking: Deze wartels worden gebruikt om de last te positioneren maar ze mogen niet roteren onder belasting.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

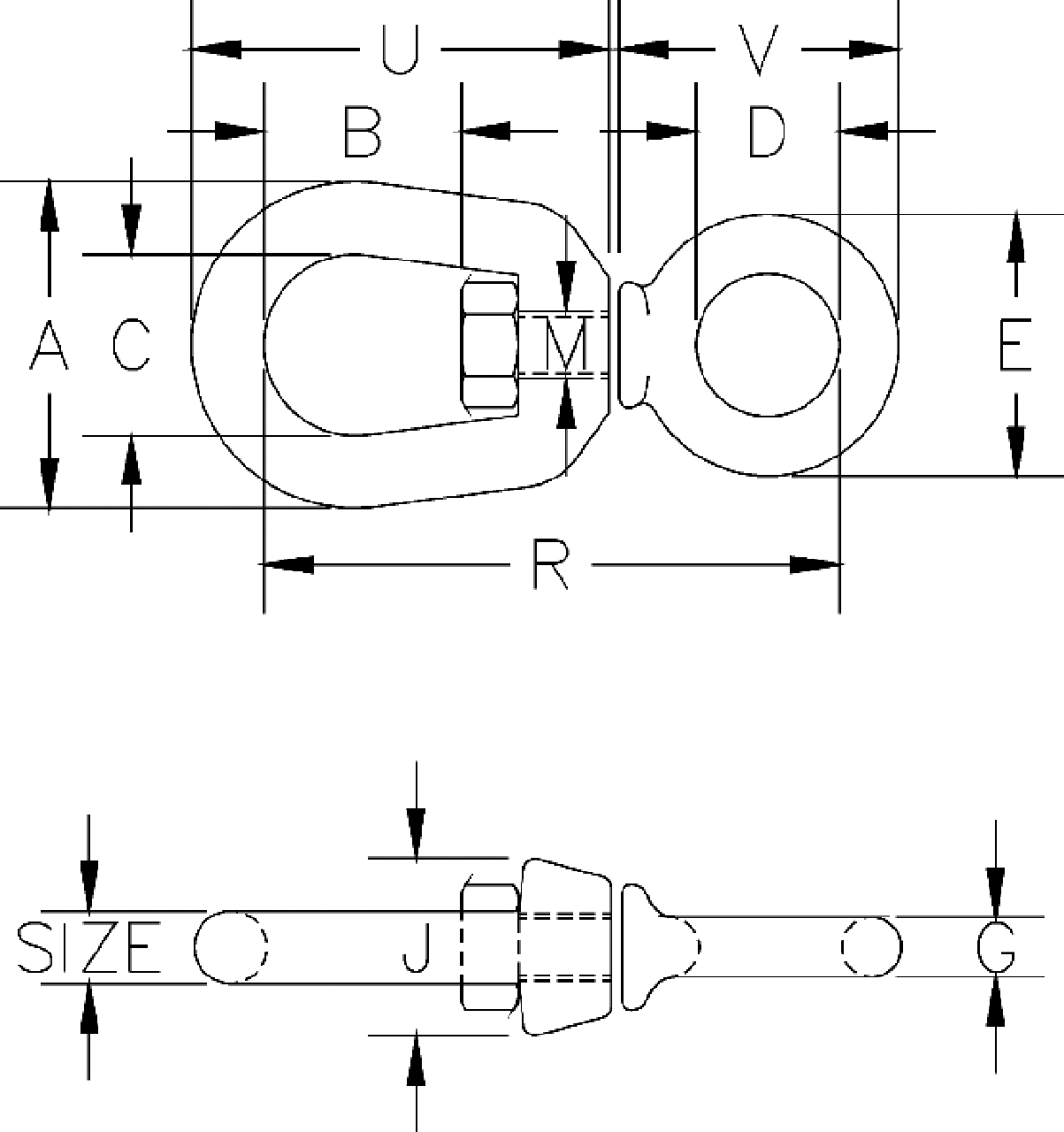

Artikelnr. Dia.
mm
WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
G
mm
J
mm
M
mm
R
mm
U
mm
V
mm
Gewicht
kg
CAD
11.791016233 6 0,39 31,8 17,5 19,1 15,7 28,4 6,35 17,5 7,85 57,0 42,9 31,8 0,06 -
11.791016251 8 0,57 41,4 20,6 25,4 19,1 35,1 7,85 20,6 9,65 69,0 52,5 37,3 0,11 -
11.791016279 10 1,02 51,0 23,9 31,8 25,4 44,5 9,65 25,4 12,7 87,5 63,5 47,8 0,24 -
11.791016297 13 1,63 63,5 33,3 38,1 31,8 57,0 12,7 33,3 16,0 108 81,0 62,0 0,51 -
11.791016313 16 2,36 76,2 39,6 44,5 38,1 70,0 15,8 38,1 19,1 130 98,5 74,5 0,95 -
11.791016331 19 3,27 89,0 44,5 51,0 44,5 82,5 19,1 47,8 22,4 147 125 88,0 1,4 -
