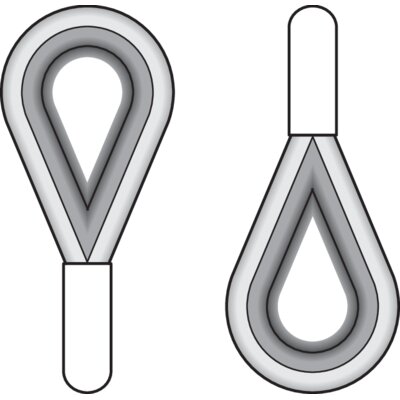

Uitvoering: verzinkt, met alu talurit of supersplice (opgeven bij bestelling)
- Staalkabelconstructie: Diverse constructies
Uitvoering: verzinkt, met alu talurit of supersplice (opgeven bij bestelling)
De technische gegevens worden weergegeven na het klikken op "Toon tabel".
Technische gegevens

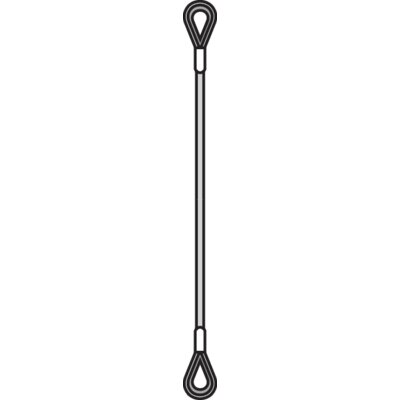

Kabelstrop met touwkern - 1960N/mm²
|
|
type 6x36ws+twk - 1960N/mm² - (WLL) in ton
|
||||||
|
Ø
|
|
||||||
|
mm
|
Gestrekt
|
||||||
|
3
|
0,1
|
||||||
|
4
|
0,18
|
||||||
|
5
|
0,28
|
||||||
|
6
|
0,4
|
||||||
|
7
|
0,55
|
||||||
|
8
|
0,75
|
||||||
|
10
|
1,2
|
||||||
|
12
|
1,7
|
||||||
|
14
|
2,3
|
||||||
|
16
|
3
|
||||||
|
18
|
3,8
|
||||||
|
20
|
4,7
|
||||||
|
22
|
5,7
|
||||||
|
24
|
6,8
|
||||||
|
26
|
8
|
||||||
|
28
|
9,3
|
||||||
|
32
|
12
|
||||||
|
36
|
15
|
||||||
|
40
|
19
|
||||||
|
44
|
23
|
||||||
|
48
|
27
|
||||||
|
52
|
32
|
||||||
|
56
|
37
|
||||||
|
60
|
43
|
||||||
|
68
|
55
|
||||||
|
71
|
60
|
||||||
|
|
|
||||||
Kabelstrop met staalkern - 1770N/mm²
|
|
type 6x36ws+stk- 1770N/mm² - (WLL) in ton
|
||||||
|
Ø
|
|
||||||
|
mm
|
Gestrekt
|
||||||
|
3
|
0,1
|
||||||
|
4
|
0,17
|
||||||
|
5
|
0,27
|
||||||
|
6
|
0,38
|
||||||
|
7
|
0,53
|
||||||
|
8
|
0,75
|
||||||
|
10
|
1,15
|
||||||
|
12
|
1,7
|
||||||
|
14
|
2,25
|
||||||
|
16
|
3
|
||||||
|
18
|
3,7
|
||||||
|
20
|
4,6
|
||||||
|
22
|
5,65
|
||||||
|
24
|
6,7
|
||||||
|
26
|
7,8
|
||||||
|
28
|
9
|
||||||
|
32
|
11,8
|
||||||
|
36
|
15
|
||||||
|
40
|
18,5
|
||||||
|
44
|
22,5
|
||||||
|
48
|
26
|
||||||
|
52
|
31,5
|
||||||
|
56
|
36
|
||||||
|
60
|
42
|
||||||
|
|
|
||||||
Kabelstrop met staalkern - 1960N/mm²
|
|
type 6x36ws+stk - 1960N/mm² - (WLL) in ton
|
||||||
|
Ø
|
|
||||||
|
mm
|
Gestrekt
|
||||||
|
3
|
0,11
|
||||||
|
4
|
0,19
|
||||||
|
5
|
0,3
|
||||||
|
6
|
0,43
|
||||||
|
7
|
0,6
|
||||||
|
8
|
0,8
|
||||||
|
10
|
1,3
|
||||||
|
12
|
1,8
|
||||||
|
14
|
2,5
|
||||||
|
16
|
3,3
|
||||||
|
18
|
4,1
|
||||||
|
20
|
5,1
|
||||||
|
22
|
6,2
|
||||||
|
24
|
7,4
|
||||||
|
26
|
8,7
|
||||||
|
28
|
10
|
||||||
|
32
|
13
|
||||||
|
36
|
16,6
|
||||||
|
40
|
20,5
|
||||||
|
44
|
25
|
||||||
|
48
|
29,5
|
||||||
|
52
|
35
|
||||||
|
56
|
40
|
||||||
|
60
|
46
|
||||||
|
|
|
||||||
Stållinestroppar 6X36 IWRC 1960N/mm2
enligt EN 13414-1
|
Säkerhetsfaktor 4:1 |
⌀ | Enkel | 2-partig & U-form i vinkel* | 3−4-partig* | Ändlös | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Rakt | Snarat | U-form | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Rakt | Snarat | U-form | ||
| mm | Max last (WLL) i ton | ||||||||||
| 3 | 0,11 | 0,09 | 0,22 | 1,15 | 1,11 | 0,23 | 0,16 | 0,22 | 0,17 | 0,44 | |
| 4 | 0,19 | 0,15 | 0,38 | 0,27 | 0,19 | 0,40 | 0,29 | 0,38 | 0,30 | 0,76 | |
| 5 | 0,30 | 0,24 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 | 0,60 | 0,48 | 1,20 | |
| 6 | 0,43 | 0,34 | 0,86 | 0,60 | 0,43 | 0,90 | 0,65 | 0,86 | 0,69 | 1,72 | |
| 7 | 0,60 | 0,50 | 1,20 | 0,80 | 0,60 | 1,26 | 0,90 | 1,20 | 0,96 | 2,40 | |
| 8 | 0,80 | 0,65 | 1,60 | 1,15 | 0,80 | 1,70 | 1,20 | 1,60 | 1,30 | 3,20 | |
| 9 | 1,05 | 0,80 | 2,10 | 1,45 | 1,05 | 2,20 | 1,80 | 2,10 | 1,70 | 4,20 | |
| 10 | 1,30 | 1,00 | 2,60 | 1,80 | 1,30 | 2,70 | 1,90 | 2,60 | 2,00 | 5,20 | |
| 11 | 1,50 | 1,20 | 3,00 | 2,20 | 1,50 | 3,30 | 2,30 | 3,00 | 2,50 | 6,00 | |
| 12 | 1,80 | 1,40 | 3,60 | 2,60 | 1,80 | 3,90 | 2,80 | 3,60 | 3,00 | 7,20 | |
| 13 | 2,20 | 1,80 | 4,40 | 3,00 | 2,20 | 4,50 | 3,20 | 4,40 | 3,50 | 8,80 | |
| 14 | 2,50 | 2,00 | 5,00 | 3,50 | 2,50 | 5,30 | 3,80 | 5,00 | 4,00 | 10,00 | |
| 16 | 3,30 | 2,60 | 6,60 | 4,60 | 3,30 | 6,90 | 4,90 | 6,60 | 5,20 | 13,20 | |
| 18 | 4,10 | 3,30 | 8,20 | 5,80 | 4,10 | 8,70 | 6,20 | 8,20 | 6,60 | 16,40 | |
| 20 | 5,10 | 4,10 | 10,20 | 7,20 | 5,10 | 10,70 | 7,70 | 10,20 | 8,20 | 20,40 | |
| 22 | 6,20 | 5,00 | 12,40 | 8,70 | 6,20 | 13,00 | 9,30 | 12,40 | 10,00 | 24,80 | |
| 24 | 7,40 | 5,90 | 14,80 | 10,30 | 7,40 | 15,50 | 11,10 | 14,80 | 11,80 | 29,60 | |
| 26 | 8,70 | 7,00 | 17,40 | 12,10 | 8,70 | 18,20 | 13,00 | 17,40 | 13,80 | 34,80 | |
| 28 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 32 | 13,00 | 10,40 | 26,00 | 18,40 | 13,00 | 27,50 | 19,70 | 26,00 | 21,00 | 52,00 | |
| 36 | 16,60 | 13,30 | 33,00 | 23,00 | 16,60 | 35,00 | 25,00 | 33,00 | 26,50 | 66,00 | |
| 40 | 20,50 | 16,40 | 41,00 | 29,00 | 20,50 | 43,00 | 31,00 | 41,00 | 33,00 | 82,00 | |
| 44 | 25,00 | 20,00 | 50,00 | 35,00 | 25,00 | 52,00 | 37,00 | 50,00 | 40,00 | 100,00 | |
| 48 | 29,50 | 23,60 | 59,00 | 41,00 | 29,50 | 62,00 | 44,00 | 59,00 | 47,00 | 118,00 | |
| 52 | 35,00 | 28,00 | 70,00 | 48,00 | 35,00 | 73,00 | 52,00 | 70,00 | 55,00 | 140,00 | |
| Faktor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| * När flerpartiga redskap används i snarat lyft - reducera värdet med 20%. | |||||||||||
