Algemeen:

  • Verzinkt.
  • Standaard voorzien van borgmoeren.
  • Proefbelasting 2,5x WLL.
  • Recht of in-lijn te belasten.
  • Hoogwaardige staal.
  • MBL = 5x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

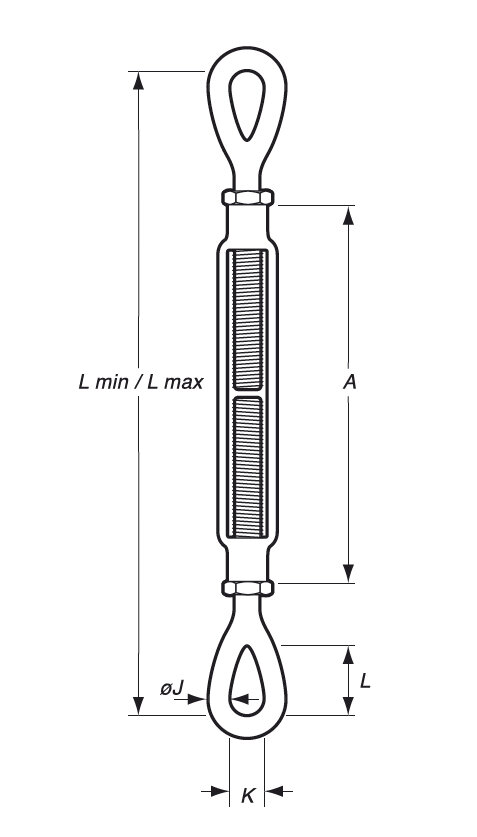

Artikelnr. WLL
ton
Draaddia. x opname (mm) L min. L (mm) max. A
mm
J
mm
K
mm
L
mm
Gewicht
kg
CAD
11.51400250422 0,23 6.35 x 102 198 300 121 6 9 20 0,12
11.51400310422 0,36 7.94 x 114 230 344 24 0,2
11.51400330622 0,54 9.53 x 152 291 444 181 9 13 28 0,34
11.51400500622 1 12.7 x 152 332 510 191 11 18 37 0,7
11.51400500922 1 12.7 x 229 409 614 266 11 18 37 0,77
11.51400501222 1 12.7 x 305 485 815 343 11 18 37 0,97
11.51400620922 1,59 15.9 x 229 450 655 276 13 22 44 1,32
11.51400620622 1,59 15.9 x 152 373 557 200 13 22 44 1,49
11.51400621222 1,59 15.9 x 305 525 862 353 13 22 44 1,55
11.51400750622 2,36 19.1 x 152 416 607 210 16 25 53 1,72
11.51400750922 2,36 19.1 x 229 492 697 286 16 25 53 1,92
11.514.0751222 2,36 19.1 x 305 568 911 362 16 25 53 2,49
11.51400751822 2,36 19.1 x 457 721 1 216 514 16 25 53 3,26
11.51400871222 3,27 22.2 x 305 592 942 370 19 32 60 3,27
11.51400871822 3,27 22.2 x 457 745 1 246 523 19 32 60 4,51
11.51401000622 4,54 25.4 x 152 507 710 228 23 36 76 4,1
11.51401001222 4,54 25.4 x 305 660 1 015 380 23 36 76 5,22
11.51401001822 4,54 25.4 x 457 812 1 320 532 23 36 76 6,35
11.51401002422 4,54 25.4 x 610 964 1 625 685 23 36 76 7,82
11.51401251222 6,89 31.8 x 305 719 1 087 384 29 46 90 8,62
11.51401251822 6,89 31.8 x 457 871 1 392 537 29 46 90 10,4
11.51401252422 6,89 31.8 x 610 1 024 1 697 689 29 46 90 12,2
11.51401501222 9,71 38.1 x 305 775 1 156 400 32 54 103 12,5
11.51401501822 9,71 38.1 x 457 927 1 461 553 32 54 103 14,1
11.51401502422 9,71 38.1 x 610 1 080 1 765 705 32 54 103 17
11.51401751822 12,7 44.5 x 610 1 000 1 457 568 38 60 117 23,8
11.51401752422 12,7 44.5 x 610 1 153 1 762 721 38 60 117 26,3
11.51402002422 16,8 51.0 x 610 1 313 1 923 738 45 68 146 8,7
11.51402502422 27,2 63.5 x 610 1 387 1 997 789 51 79 165 65
11.51402752422 34 70 x 610 1 448 2 057 788 57 82 177 88
