Algemeen:

  • Standaard blauwe kleur.
  • Geleverd met borgmoeren.
  • Enkel voor rechte of in-lijn belasting.
  • Met trapeziumdraad.
  • MBL = 5x WLL.

Optie:

  • Andere kleur of verzinkt.
  • Andere eindverbindingen (contacteer ons).
  • Vergrendeling.
  • Draaiwiel of ratel.
  • Andere afmetingen.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

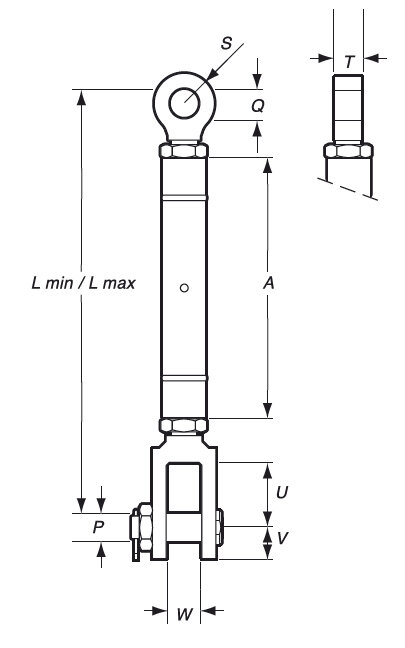

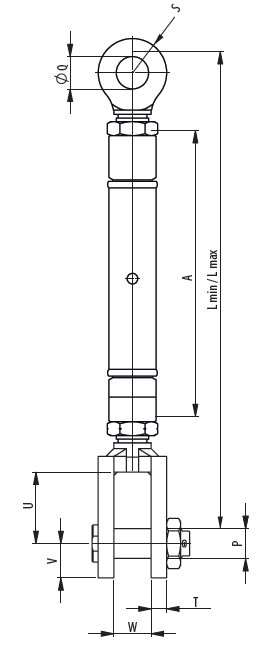

Opname (mm) Draad trap. L min. L max. A (mm) J (mm) K (mm) L (mm) P (mm) U (mm) V (mm) W (mm) Gewicht
kg
CAD
11.55410016013 1,6 188 22 x 5 367 555 240 20 23 22,5 20 55 22 23 2
11.55410020013 2 200 24 x 5 395 595 260 22 25 25 22 58 25 26 3
11.55410025013 2,5 206 28 x 5 459 665 280 24 27 27,5 25 73 27 30 5
11.55410031013 3,1 228 30 x 6 488 716 300 27 30 30 28 80 30 32 7
11.55410040013 4 241 32 x 6 521 762 320 30 33 32,5 30 86 32 35 9
11.55410050013 5 240 36 x 6 561 801 340 36 39 37,5 35 93 37 40 13
11.55410063013 6,3 263 44 x 7 636 899 380 39 42 42,5 40 108 42 45 18
11.55410080013 8 297 48 x 8 689 986 420 45 48 47,5 45 112 47 50 27
11.55410100013 10 309 52 x 8 748 1 057 460 48 52 55 50 115 55 60 35
11.55410126013 12,6 340 55 x 9 812 1 152 500 52 56 60 55 122 60 65 44
11.55410160013 16 354 65 x 10 883 1 237 540 60 65 65 60 130 65 70 61
11.55410200013 20 382 70 x 10 957 1 339 580 68 74 70 65 145 70 75 74
11.55410250013 25 404 75 x 10 1 026 1 430 620 72 78 75 70 160 75 80 86
11.55410315013 31,5 430 80 x 10 1 105 1 535 660 80 86 85 80 175 85 90 125
11.55410400013 40 495 90 x 10 1 230 1 725 695 90 96 95 90 190 92 100 156
11.55410500013 50 550 100 x 10 1 335 1 885 770 100 106 105 100 205 102 110 200
11.55410630013 63 605 110 x 10 1 463 2 068 845 110 116 115 110 220 112 120 290
11.55410800013 80 660 120 x 10 1 594 2 254 920 125 131 135 125 235 127 140 350
11.55411000013 100 715 130 x 10 1 702 2 417 995 140 146 148 140 250 142 156 440
11.55411250013 125 770 140 x 10 1 838 2 608 1 070 160 168 168 160 270 162 176 660
11.55411600013 160 880 160 x 10 2 056 2 936 1 220 180 188 190 180 290 182 200 925
