Algemeen:

  • Verzinkt.
  • Voorzien van borgmoeren.
  • Enkel rechte of in-lijn belasting.
  • MBL = 5x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

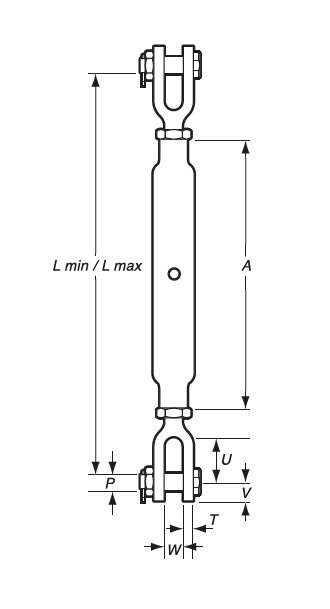

Artikelnr. WLL
ton
Opname (mm) Draad MBL (t) L min. L (mm) max. A
mm
P
mm
U (mm) V (mm) W
mm
Gewicht
kg
CAD
11.50420003011A 0,3 102 M8 1,5 203 305 127 6 21 9 9 0,2
11.50420005011A 0,5 110 M10 2,5 245 355 160 8 21 9 11 0,3
11.50420007011A 0,7 180 M12 3,5 345 525 230 10 35 13 19 0,8
11.50420012011A 1,2 170 M16 6 395 565 230 12 50 16 21 1,4
11.50420015011A 1,5 160 M20 7,5 395 555 230 16 46 18 21 2,2
11.50420022011A 2,2 226 M22 11 476 702 305 20 60 20 25 3,5
11.50420032011A 3,2 280 M24 16 580 860 360 22 63 24 30 4,1
11.50420038011A 3,8 270 M27 19 600 870 356 22 63 24 31 4,5
11.50420050011A 5 280 M33 25 650 930 385 24 74 30 38 6,4
11.50420063011A 6,3 230 M36 31,5 680 910 385 30 85 30 48 11
11.50420070011A 7 279 M39 35 670 949 407 34 90 32 47 11
11.5.020085011A 8,5 240 M45 42,5 780 1 020 410 35 120 43 50 19
11.50420100011A 10 234 M48 55 743 977 407 43 121 46 51 22
11.50420126011 12,6 340 M56 63 862 1 202 500 52 122 60 65 39
11.50420160011 16 355 M64 80 925 1 280 540 60 130 65 70 48
