• Materiaal: Zacht staal
  • Afwerking: Thermisch verzinkt.
  • Opmerking: Uiteinden van de 6 en 8 mm spanschroeven zijn thermisch verzinkt.
  • Veiligheidsfactor: 5/1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

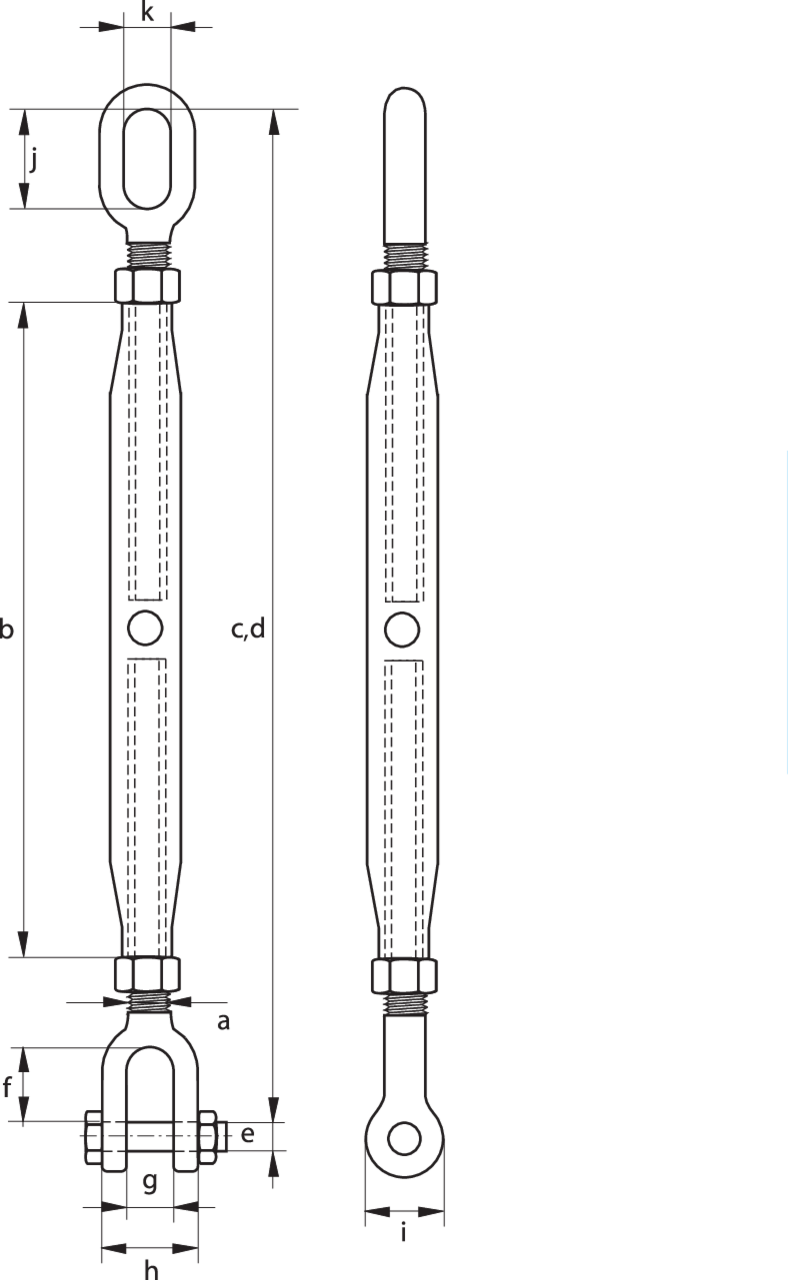

WLL Dia. gaffel oog i
mm
Lengte huis b
mm
Lengte gesloten positie c
mm
Lengte open positie d
mm
Dia. pin e
mm
Opening gaffel g
mm
Breedte gaffel h
mm
Binnenlengte f
mm
Binnenlengte oog j
mm
Binnenbreedte oog k
mm
Draad a Gewicht
kg
CAD
0,2 13 100 165 247 5 7 20 16 11 11 6 0,14
0,32 14 108 187 267 6 9 24 22 12 12 8 0,24
0,5 19 125 214 306 8 10,5 28 22 13 13 10 0,53
0,7 23 195 317 475 10 13 34 27 30 15 12 0,83
1,2 29 230 384 562 12 18 42 33 40 20 16 1,49
1,5 33 270 452 657 16 20 51 38 50 24 20 2,54
2,2 38 295 493 717 20 25 55 45 50 24 22 3,34
3,2 46 325 539 791 22 30 70 52 56 28 24 4,65
4,8 60 370 670 952 30 38 82 70 70 35 33 10,5
6 76 400 714 1 011 33 45 85 70 80 40 39 12,8
8,5 85 400 741 945 39 50 94 86 49 49 45 20,8
11 92 400 774 1 018 45 58 98 97 52 52 48 24
