Algemeen:
De stroomoverdracht van de Multiconductor naar het te voeden apparaat geschiedt via de stroomafnemer. Het contact met de vlakke koperstrips wordt ononderbroken in stand gehouden door verende, zeer slijtvaste koolborstels van een speciale brons-koollegering. De stroomafnemer wordt door het te voeden bewegende apparaat door de Multiconductorinstallatie getrokken met behulp van een aan het apparaat gemonteerde meenemer. De ononderbroken koperstrips van het Multiconductorsysteem maken zeer hoge rijsnelheden mogelijk. De standaard stroomafnemers, voorzien van slijtvaste kunststof wielen, zijn geschikt voor rijsnelheden tot 100 m/min. Voor hogere rijsnelheden, voor zeer intensief bedrijf en/of voor stoffige bedrijfsomstandigheden worden stroomafnemers met stofdichte, kogelgelagerde wielen (type “S”) toegepast. Voor snelheden > 250 m/min gelden speciale instructies m.b.t. de Multiconductor installatie. Multiconductor stroomafnemers worden geleverd voor naar keuze 2 t/m 7 geleiders en zijn geschikt voor maximale stroomsterkten van resp. 35, 70 en 100A; ID 60%. Toepasbaar van -20°C (typen ../LT van -30°C) tot +80°C.

Koolborstels:
De stroomafnemers van de serie CL7 zijn standaard voorzien van koolborstels volgens onderstaande tabel. Het schema hiernaast geeft de borstelposities aan. De borstels zijn geschikt tot 35A. De borstels in de posities 4 en 5 zijn beiden als dubbele borstels (“twinborstels”) uitgevoerd. Twin-borstels zijn kleiner dan de overige borstels en kunnen gezamenlijk tot 35A opnemen. Voordelen van deze constructie zijn een perfect gebalanceerde stroomafnemer en een verbeterde signaaloverdracht voor stuursignalen.
Het is niet mogelijk om dit product online aan te vragen. Contacteer ons aub.
Keuzetabel standaard stroomafnemers + overgangskasten
A max.
35
70
100
aantal polen
type afnemer
type overgangskast
type afnemer
type overgangskast
type afnemer
type overgangskast
2
CL7-2-35
TTB35-4
CL7-2-70
TTB70-4
CL7-2-100
TTB100-4
3
CL7-3-35
CL7-3-70
CL7-3-100
4
CL7-4-35
CL7-4-70
CL7-4-100
5
CL7-5-35
TTB35-7
CL7-5-70
TTB70-7
CL7-5-100
TTB100-7
6
CL7-6-35
CL7-6-70
CL7-6-100
7

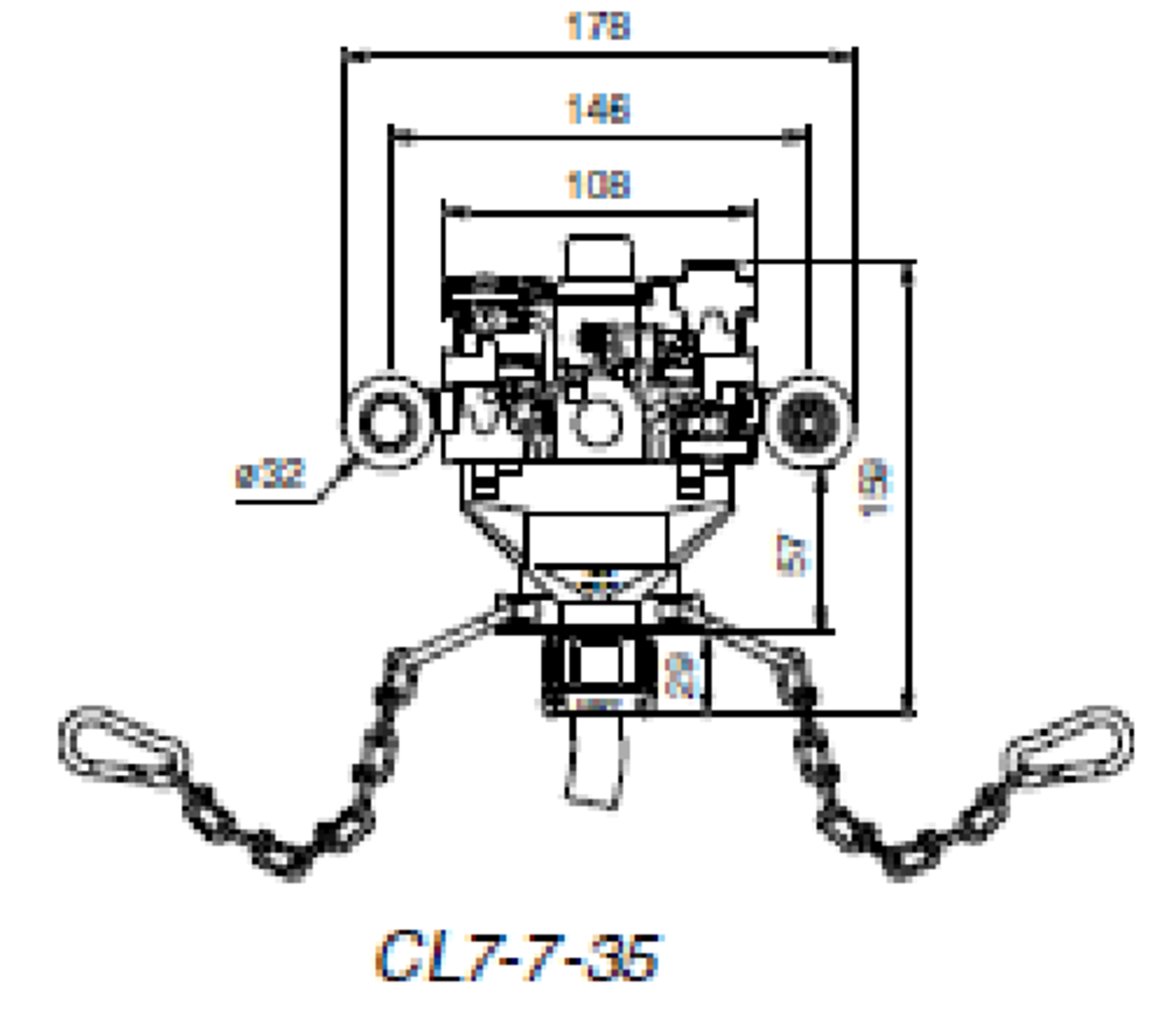

CL7-7-35
CL7-7-70
CL7-7-100

Bij toepassing van 2 of 3 afzonderlijke stroomafnemers per te voeden apparaat (b.v. bij trechterinstallaties) worden de navolgende overgangskasten toegepast:

aantal stroomafnemers
type stroomafnemer
type overgangskast
2 collector trolleys
CL7-2 t/m 4-35
TTB70-4
2 collector trolleys
CL7-5 t/m 7-35
TTB70-7
2 collector trolleys
CL7-2 t/m 5-70
OG200-5
2 collector trolleys
CL7-6 t/m 7-70
OG200-7
2 collector trolleys
CL7-2 t/m 4-100
OG300-4
2 collector trolleys
CL7-5 t/m 7-100
OG300-7
3 collector trolleys
CL7-2 t/m 4-35
TTB100-4
3 collector trolleys
CL7-5 t/m 7-35
TTB100-7
3 collector trolleys
CL7-2 t/m 4-70
OG300-4
3 collector trolleys
CL7-5 t/m 7-70
OG300-7
koolborstel type
standaard koolborstels
Zilvergraphiet borstels*
toepassing
Borstelpositie in
stroomafnemer
art.nr.
voor normale geleiders
art.nr.
voor verzilverde geleiders
Faseborstel** norm.
1,2,3 en 6
1411021
K91P
1412221
KZ91P
Faseborstel** twin
4 en 5
1410601
C91D
1410621
CZ91D
Aardeborstel
7
1410521
C91A
1410531
CZ91A
* Zilvergraphietborstels zijn zachter dan de geleiders
** Ook geschikt voor gelijkstroom
