Algemeen:
De railkokers worden aan elkaar bevestigd door middel van verbindingsmoffen. Er zijn 2 soorten:

  • standaard metalen verbindingsmof
  • kunststof expansie-verbindingsmof.

Metalen verbindingsmoffen zijn er in 4 typen, voor een maximale afstemming op de bedrijfsomstandigheden.

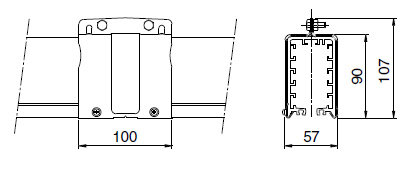

Verbindingsmof:
Type VN7-Z, Type VN7-L, Type VN7-R en Type VN7-LR.
De railkokers worden d.m.v. een zelfklemmende verbindingsmof met elkaar verbonden. De meegeleverde zelfborende schroeven zorgen voor een extra hechte verbinding bij lange installaties: vanaf 80m lengte 2 st. per verbinding; vanaf 200m lengte 4 st. per verbinding).

Isolatietape:
Type T50
50 mm breed, rol van 10 m
Deze tape wordt over de naad van twee railprofielen geplakt vóórdat de verbindingsmof wordt aangebracht. 1 rol is voldoende voor ca. 35 verbindingen.

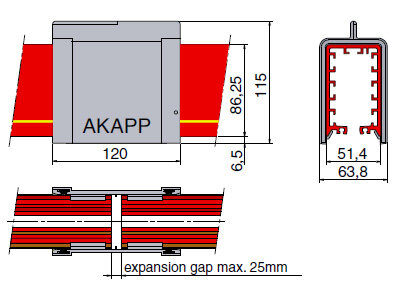

Expansieverbindingsmof:
Type KEV7.

Kunststof verbindingsmof, die toegepast wordt waar vrije uitzetting van de Multiconductor vanuit één vast punt niet mogelijk is, b.v. zeer lange installaties, rondbanen, trechterovergangen, meerdere voedingsaansluitingen enz. De railkokers worden dan per lengte met een vastpuntmof aan de ophangconstructie gefixeerd. De uitzettingsverschillen bij temperatuurvariatie worden in de expansieverbindingsmof gecompenseerd door een expansievoeg tussen de lengten railkoker. Door de rubber afdichting aan de binnenkant van deze kunststof mof kunnen deze expansie installaties ook probleemloos buiten worden toegepast. In deze installaties worden stroomafnemers in uitvoering “../E” toegepast

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Omschrijving Akapp nr. Droge omgeving U max bij vocht Vochtige omgeving Chemisch aggressieve omgeving bij VN7- bij VN7- en vocht max. vrije expansie in mof (mm) CAD
Joint clamp galvanised VN7-Z 1 004 730 x 400V
Joint clamp galv/epox.VN7-L 1 004 810 400V x
Joint clamp galv.+epox.+A2 VN7-LR 1 004 340 400V x
Joint clamp A2/304 VN7-R 1 005 620 400V x
Insulating tape 10m x 50mm T50 1 006 040 x x
Expansion joint KEV7 1 005 461 x 400V x x 25
