Algemeen:
Het principe van AKAPP Click-Ductor stroomrail met aaneen geklikte of geschroefde koperstrips berust op vrije expansie van pvc railkoker en inliggende geleiders per sectie van 4 meter. De rail wordt daarom opgehangen in ophangbeugels waarin deze bij uitzettingsverschillen voortdurend kan glijden en wordt slechts bij het voedingspunt m.b.v. een
vastpuntmof gefixeerd aan de constructie.
Ophangbeugels en vastpuntmoffen zijn er in 2 typen, voor
maximale afstemming op de bedrijfsomstandigheden. Zie
kader hiernaast.

Afwerking van metalen beugels en moffen
Type Z - Verzinkt, voor normale binneninstallaties.
Type L - Verzinkt + geëpoxeerd, voor vochtige omstandigheden in binnen- en buiteninstallaties.

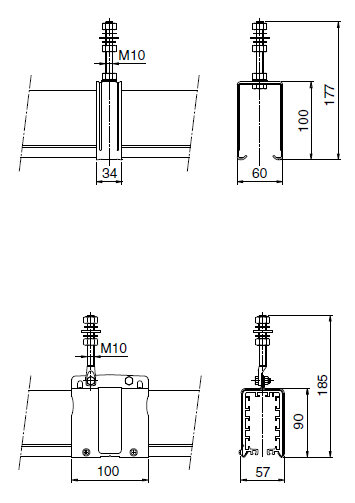

Ophangbeugel: Type BN7-Z en Type BN7-L
De beugels worden door middel van een bout aan de ophangconstructie bevestigd. De installatie kan hierdoor verticaal worden uitgelijnd.
Onderlinge afstand ophangbeugels:
1355 mm : bij alle koperwaarden; voor binnen- en buiteninstallaties
2032 mm : bij alle koperwaarden; alleen voor binneninstallaties

Vastpuntmof: Type VMN7-Z en Type VMN7-L
De gehele railinstallatie moet bij de voeding d.m.v. een zelfklemmende vastpuntmof aan de ophangconstructie vastgezet worden. Vanuit
dit punt kan de railkoker vrij in de ophangbeugels glijden bij, door temperatuurswisselingen optredende, expansieverschillen.

Uithouder
Type UH330 : l= 330 mm, verzinkt
Type UH500/(R) : l= 500 mm, verzinkt
Type UH700/(R) : l= 700 mm, verzinkt
Afwijkende lengten op aanvraag. De klemplaten zijn in de sleuf van de uithouder verschuifbaar.
Daardoor passen ze op vele uitvoeringen draagbalken en kan de Click-Ductor installatie eenvoudig horizontaal worden uitgelijnd.
Attentie: Voor extra snelle montage zijn voorgemonteerde uithouders met ophangbeugel beschikbaar!

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Omschrijving Akapp nr. Droge omgeving Vochtige omgeving Lengte (mm) CAD
Slinding hang galvanised BN7-Z 1 004 570 x
Sliding hanger epoxy coated BN7-L 1 004 650 x
Fixed point clamp galvanised VMN7-L 1 004 960 x
Fixed point clamp galv. +epox. VMN7-L 1 005 070 x
Support bracket galv. 330mm UH 330 1 018 010 330
Support bracket galv. 500mm UH500 1 018 160 500
Support bracket galv. 700mm UH700 1 018 320 700
