Algemeen: Harpsluiting borstbout Yellow Pin G-3161.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

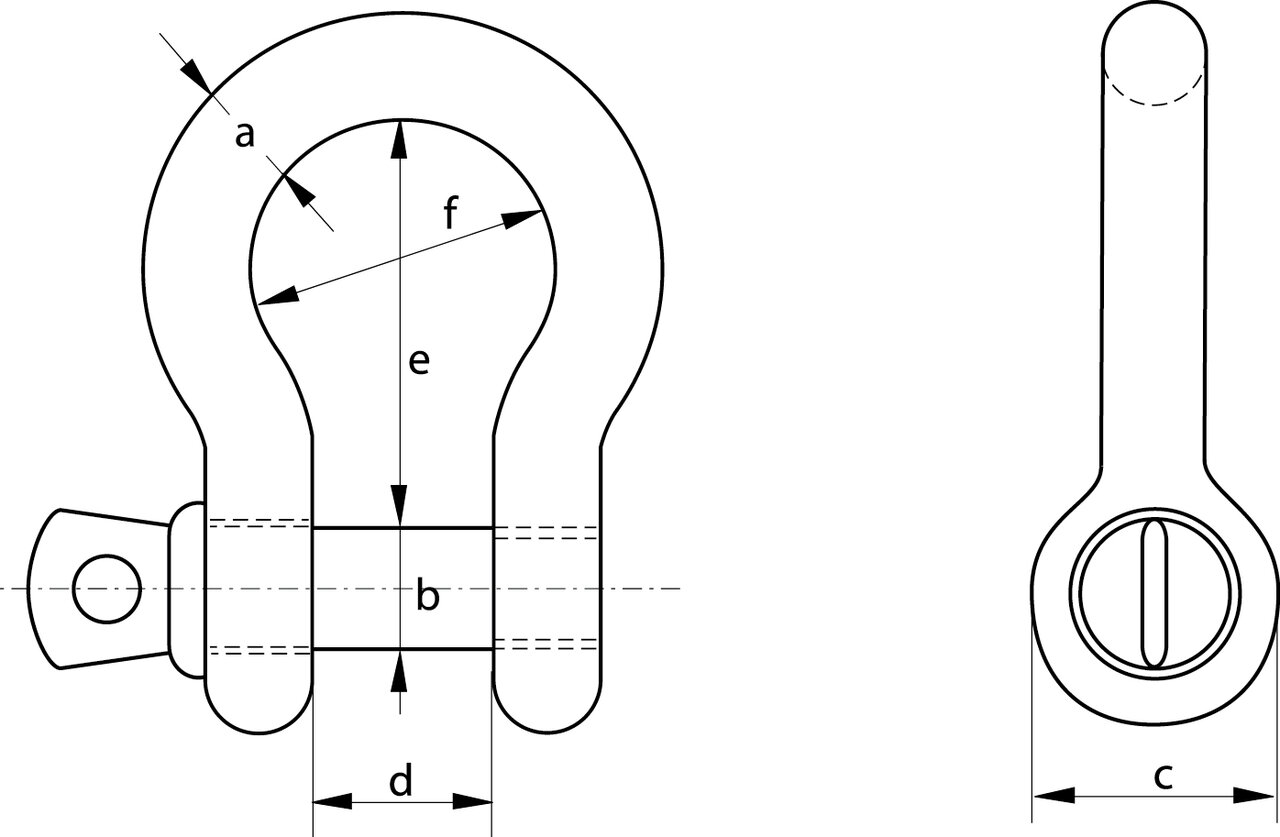

Dia.
mm
WLL
ton
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Breedte boog f
mm
Gewicht
kg
CAD
14 0,33 5 6 14 9,5 22 15 0,03 -
16 0,5 6 8 16 12 29 20 0,05 -
19 0,75 8 10 19 13,5 31 21 0,09 -
23 1 10 11 23 17 37 26 0,14 -
27 1,5 11 13 27 19 43 29 0,2 -
30 2 13 16 30 23 48 33 0,33 -
38 3,25 16 19 38 27 60 43 0,62 -
46 4,75 19 22 46 32 71 50 1,07 -
53 6,5 22 25 53 36 84 58 1,64 -
61 8,5 25 28 61 43 95 68 2,28 -
68 9,5 28 32 68 46 108 74 3,36 -
76 12 32 35 76 51 119 82 4,31 -
84 13,5 35 38 84 57 133 92 6,14 -
92 17 38 42 92 60 146 98 7,81 -
106 25 45 50 106 73 177 127 12,61 -
