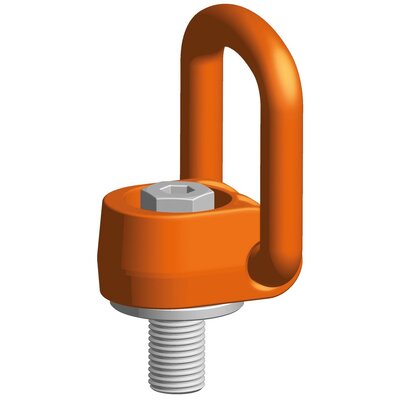

PLAW wartelend hijsoog Pewag Gr.10

Algemeen: 360° draaibaar aanslagpunt. Het lastoog is belastbaar tot een hoek van 130° en kan in elke gewenste hoek worden gepositioneerd door zijn verwisselbare en gepatenteerde veer. Ook verwisselbaar is de zeshoekige speciale schroef van klasse 10.9 materiaal, welke niet verloren kan gaan. De schroef is 100% op scheuren getest en beschermd tegen corrosie door een chroom VI-vrije afwerking.

Pewag Winner Profilift Alpha is met 4-voudige veiligheid tegen breuk belastbaar in alle richtingen. Het is beschikbaar met metrische of UNC-schroefdraad, de hefpunten met metrische schroefdraad zijn ook leverbaar met op maat gemaakte schroefdraadlengtes.

Toegestaan gebruik

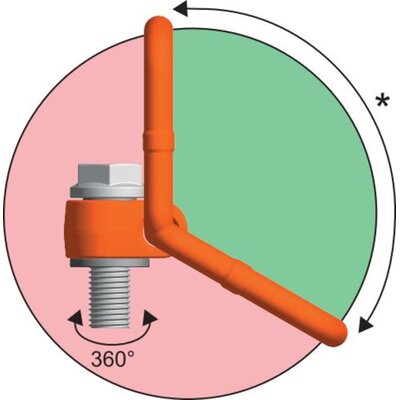

Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1).

Niet toegestaan gebruik
Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan bijv. als:

  • De trekrichting is geblokkeerd

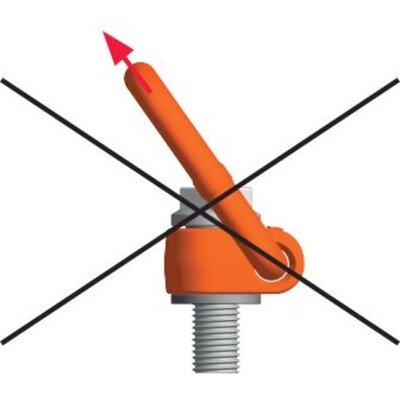

  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 2)

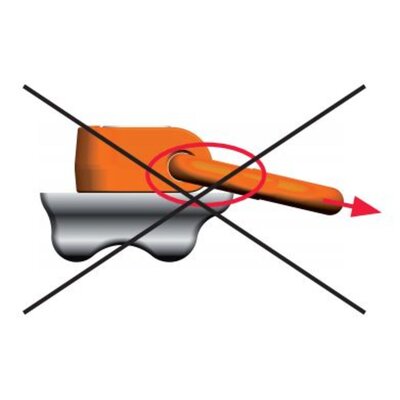

  • Het tegen randen en lading drukt (afbeelding 3)

De lastbeugel moet vóór belasting in de trekrichting geplaatst worden - niet onder belasting draaien. Voor nadere details verwijzen wij naar de gebruikshandleiding.

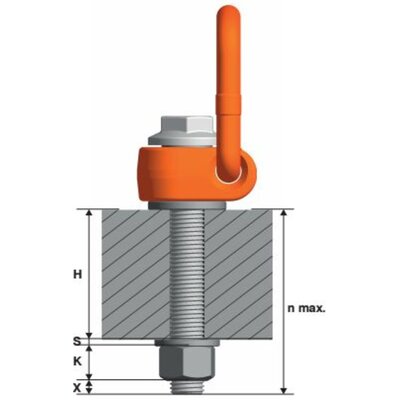

Om de benodigde schroefdraadlengte uit te rekenen (L):
L=H + S+ K + X

H= Materiaal hoogte
S= Dikte van de borgring
K= Hoogte van de moer (afhankelijk van de schroefdraadmaat van de schroef)
X= Overstek van de schroef (dubbele spoed van de schroef)
L max. = n max.

Pewag levert, naast de standaard en maximale schroefdraadlengtes, speciaal op maat gemaakte schroefdraadlengtes.
Op maat gemaakte en maximale schroefdraadlengtes worden geleverd met een borgring en een op scheuren geteste, corrosievrije moer.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, WLL, schroefdraadmaat en een individueel serienummer.
  • Afwerking: Geverfd.
  • Norm: EN 1677-1
    except grade/WLL
  • Waarschuwing: Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1

De technische gegevens worden weergegeven na het klikken op "Toon tabel".
