Algemeen: VLW 1 topschalmen zijn ontworpen voor gebruik in kettinglengen. Deze extra grote schalmen kunnen gecombineerd worden met DIN 15401 haken tot n° 25.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

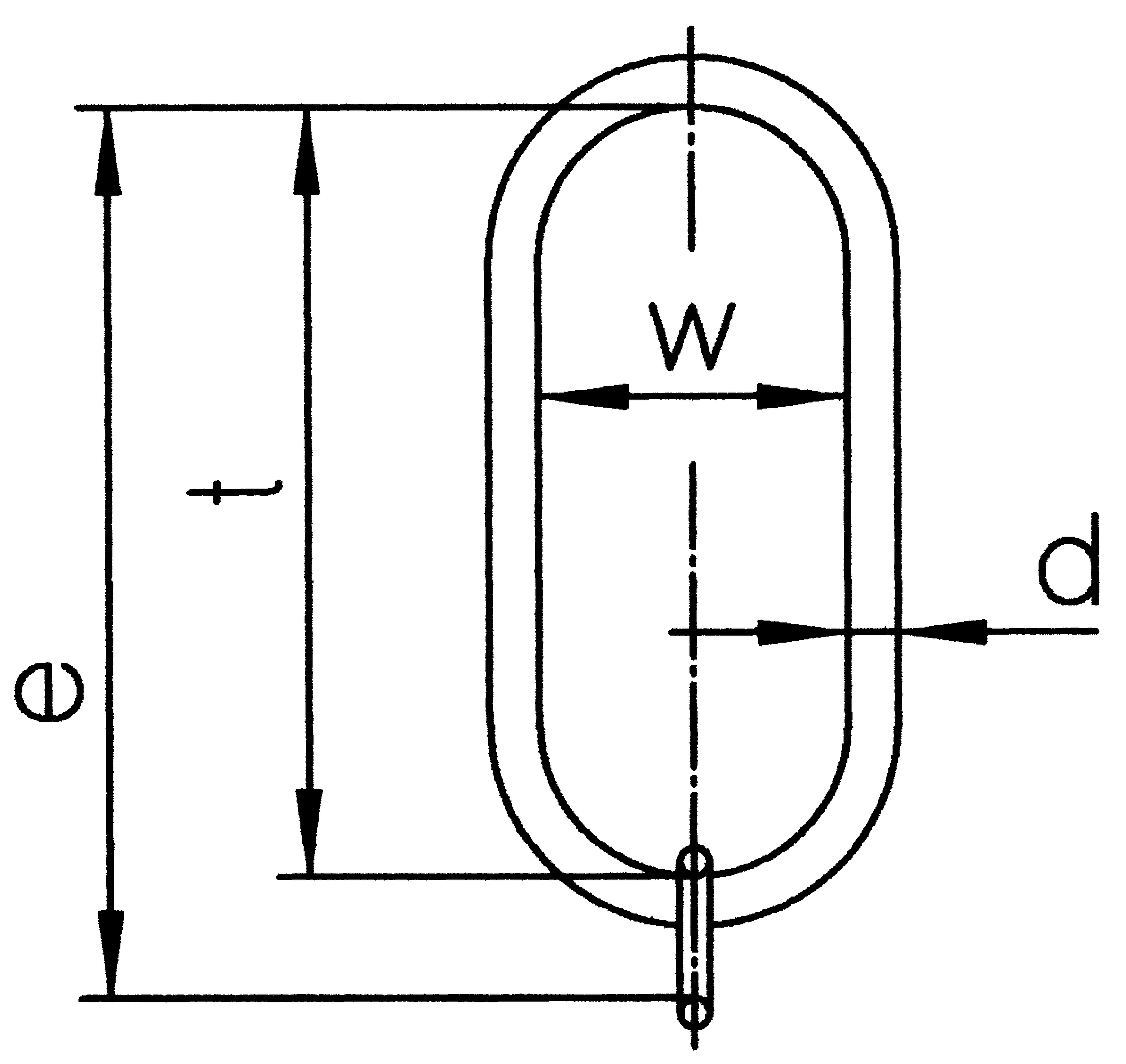

Artikelnr. Code WLL
ton
Nuttige werklengte
m
Bestaat uit Dubbele haak DIN 15402 N° Te gebruiken voor enkele haken vlgs. DIN 15401 d
mm
E
mm
s
mm
t
mm
w
mm
Gewicht
kg
CAD
11.0268803 VLW 1-6/7/8 2,5 340 LW 22 + BW 13 32 25 23 394 17 340 180 3,37
11.0260028 VLW 1-10 4 340 LW 27 + BW 16 32 25 27 410 20 340 180 4,76
11.0260030 VLW 1-13 6,7 340 LW 27 32 25 27 340 20 340 180 4,4
11.0260056 VLW 1-16 10 340 LW 32 32 25 33 340 27 340 180 6,7
11.0258588 VLW 1-19/22 19 340 LW 40 32 25 40 340 29 340 180 10
