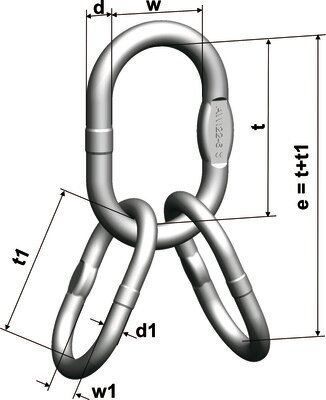

Algemeen: Speciale RVS (inox) topschalm voor het samenstellen van staaldraadlengen. Elektrisch gelast en gemarkeerd. Om staalkabel 3- en 4sprongen samen te stellen met vergrote onderschalmen die genoeg inwendige breedte hebben zodat zelfs twee kabelkousen passen.

Norm: Vergelijkbaar met DIN 3088-1989 resp. DIN 5688-1.

  • Materiaal: 1.4571 (AISI 316Ti) of 1.4404 (AISI 316L)
  • Afwerking: Gebeitst en gestraald.
  • Veiligheidsfactor: 4:1.
  • Grade: 5
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

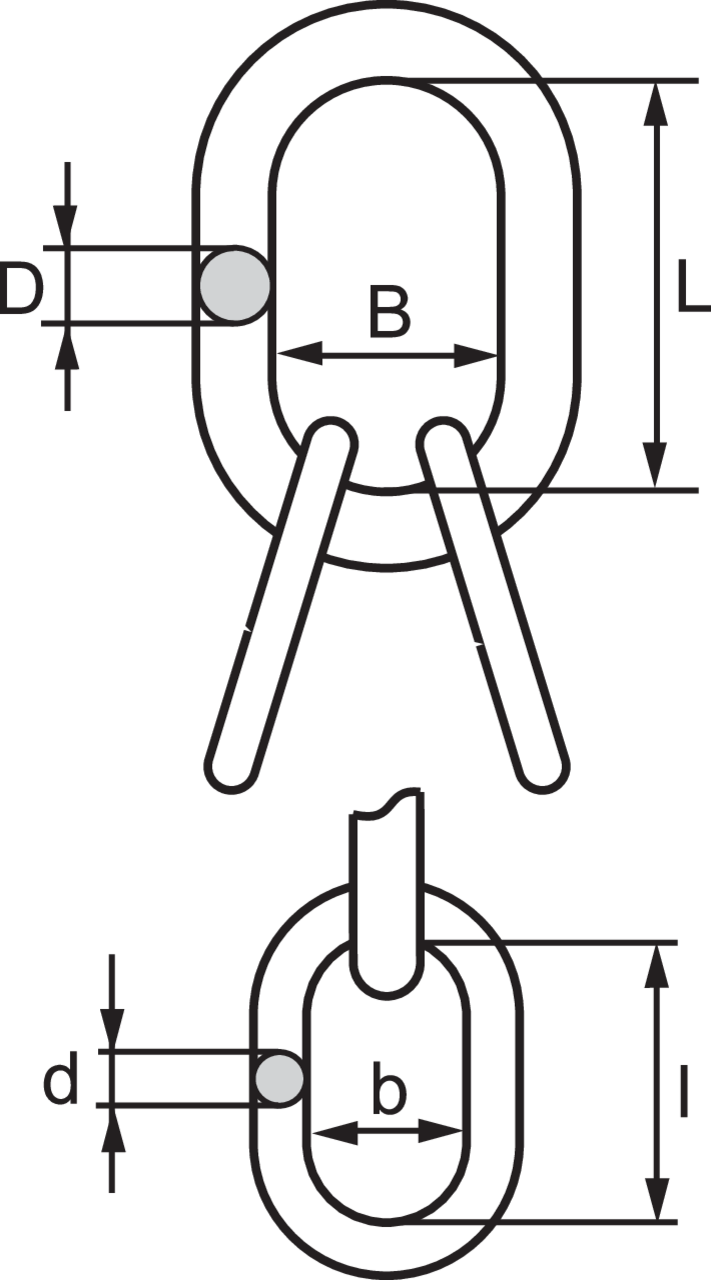

Artikelnr. EAN WLL 0-45° (t) Voor haken DIN 15401 N° B
mm
D
mm
L
mm
l (mm) L + I (mm) Gewicht
kg
CAD
11.0492136 VAWI 6 1,6 2,5 60 13 135 110 245 1,6
11.0492137 VAWI 7 2,1 5 60 16 135 110 245 2
11.0492138 VAWI 8 3 6 75 19 160 135 295 3,4
11.0492139 VAWI 10 4,8 8 90 23 180 160 340 5,7
11.0492140 VAWI 13 7,1 10 100 27 200 180 380 9,1
11.0492141 VAWI 16 10,5 16 110 33 260 200 460 14,5
