pewag

Algemeen: VAW topschalmen zijn ontworpen voor gebruik in 3- & 4-sprongen. De afmetingen van de onderringen zijn extra groot.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

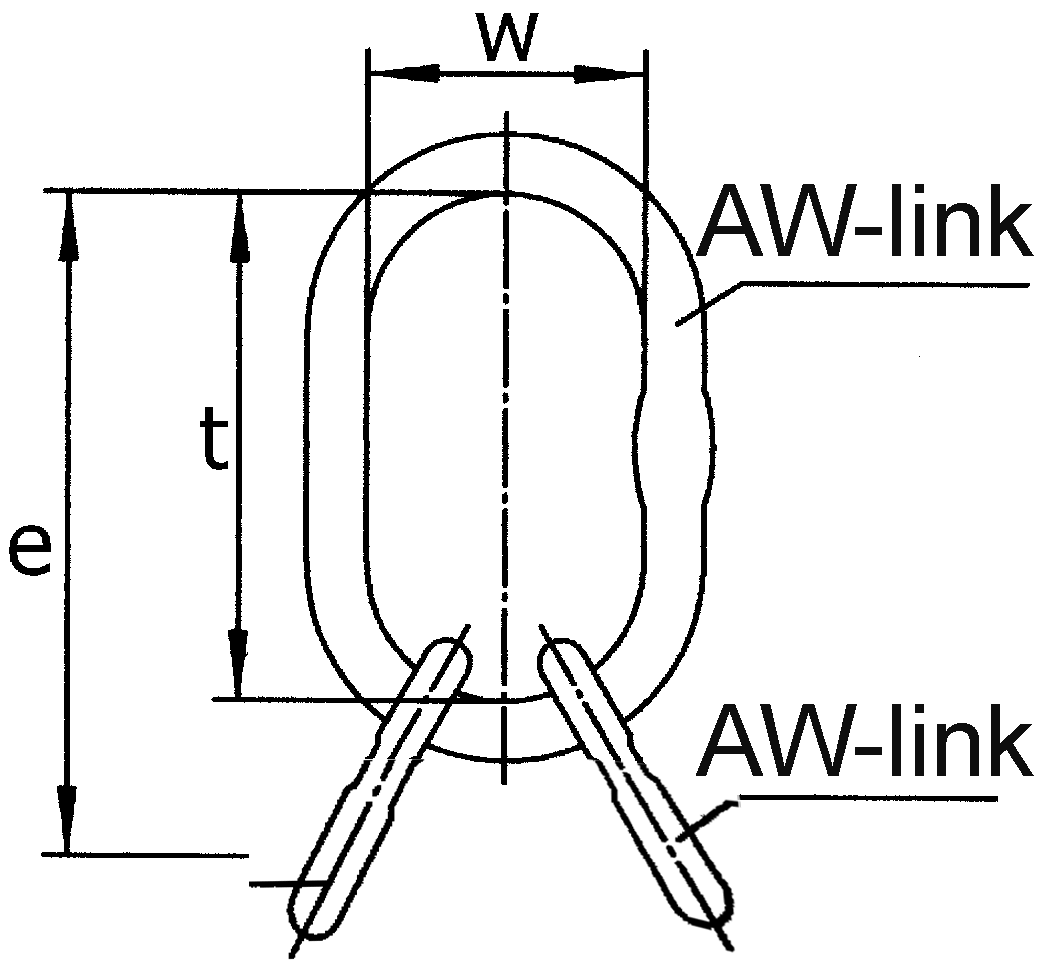

Artikelnr. Code WLL
ton
Bestaat uit Voor haken DIN 15401 N° Dubbele haak DIN 15402 N° E
mm
t
mm
w
mm
Gewicht
kg
CAD
11.0231892 VAW 6/7 5 AW 18 + 2 AW 14 5 6 245 135 75 1,72
11.0231940 VAW 8 6,3 AW 22 + 2 AW 16 6 8 270 160 90 2,66
11.0231941 VAW 10 9,5 AW 26 + 2 AW 18 8 10 315 180 100 4,3
11.0231950 VAW 13 16,1 AW 32 + 2 AW 26 10 12 380 200 110 9,06
11.0231955 VAW 16 25,1 AW 36 + 2 AW 32 16 20 460 260 140 14,53
11.0231973 VAW 19/20 41,1 AW 50 + 2 MW 36 32 40 625 350 190 31,51
11.0231992 VAW 22 47,4 AW 50 + 2 AW 45 32 40 690 350 190 42,19
11.0271790 VAW 26 58 AW 56 + 2 AW 50 32 40 750 400 200 56,4
11.0254806 VAW 32 85 AW 72 + 2 AW 56 50 63 860 460 250 99,02
