Algemeen: TP hijsogen kunnen in alle richtingen belast worden. Alle hijsogen kunnen pivoteren om breuken aan de ogen te vermijden en ze kunnen dus ook neergelegd worden wanneer niet in gebruik. Wartelen gebeurd dmv een kogellager waardoor het hijsoog altijd in de juiste richting staat bij belasten.

  • Materiaal: Grade 10 (oog & wartel)
  • Markering: WLL
  • Afwerking: Geverfd.
  • Opmerking: Het oppervlak waarop het hijsoog wordt bevestigd moet vlak zijn en geschikt voor de toegepaste belasting.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
Ton

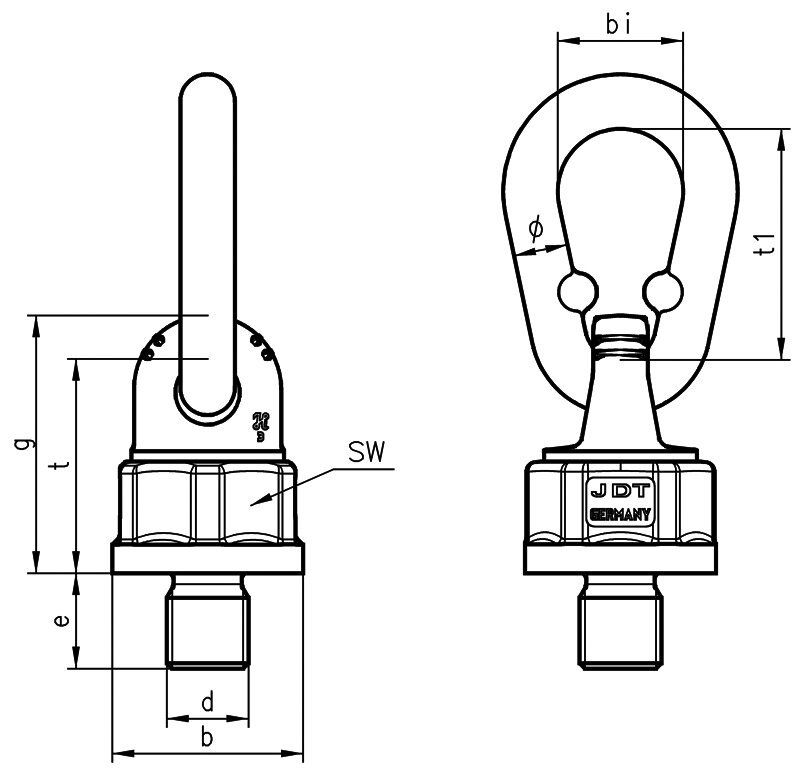

Draad d x e (mm) Moment (Nm) Pitch DIN 13 Oog Ø x t1 x bi (mm) Ø b (mm) g t (mm) SW (mm) Gewicht
kg
CAD
11.420381400001 TP 0,7 1 M 10x18 10-40 1,5 13x55x32 36,5 48 41 34 0,42
11.420381401000 TP 1,4 2,8 M 16x20 45-130 2 13x55x32 36,5 48 41 34 0,43
11.420381402000 TP 2,5 5 M 20x30 100-170 2,5 16x71x34 52 68 57 46 0,95
11.420381404000 TP 4 8 M 24x30 190-280 3 18x85x45 57 75 63 50 1,43
11.420381406000 TP 6,7 12 M 30x35 230-400 3,5 20x85x45 70 95 78 65 2,33
11.420381408000 TP 8 12 M 30x35 270-600 3,5 23x115x60 81 106 86 75 3,59
11.420381410000 TP 10 15 M 36x50 270-600 4 23x115x60 81 106 86 75 3,72
11.420381412003 TP 12,5 15 M 42x50 270-700 4,5 23x115x60 81 106 86 75 3,82
11.420381417003 TP 17 20 M 42x60 350-800 4,5 30x140x70 104 127 106 95 7,34
11.420381420000 TP 20 25 M 64x96 350-900 6 30x140x70 104 127 106 95 8,85
11.420381428000 TP 28 32,5 M 64x96 500-1.000 6 35x170x80 129 174 135 115 16,3
11.420381435000 TP 35 40 M 80x120 500-1.400 6 43x220x100 148 187 146 135 25,1
11.420381440002 TP 40 50 M 80x120 500-1.500 6 46x240x110 170 233 182 150 35,5

Download CAD

Description

Get CAD
Download



Toepassing




Antal benen

1
1
2
2
2

3+4
3+4
Neigingshoek

90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Code
WLL









ton







TP 0,7
M 10
1,0
0,5
2,0
1,0
0,7
0,5
1,0
0,75

M 12
1,4
0,7
2,8
1,4
1,0
0,7
1,4
1,0

M 14
2,0
1,0
4,0
2,0
1,4
1,0
2,12
1,5
TP 1,4
M 16
2,8
1,4
5,6
2,8
2,0
1,4
3,0
2,12

M 20
3,4
1,7
6,8
3,4
2,4
1,7
3,55
2,5

M 24
3,4
1,7
6,8
3,4
2,4
1,7
3,55
2,5
TP 2,5
M 20
5,0
2,5
10,0
5,0
3,55
2,5
5,3
3,75
TP 4
M 24
8,0
4,0
16,0
8,0
5,6
4,0
8,5
6,0

M 30
8,0
4,0
16,0
8,0
5,6
4,0
8,5
6,0
TP 6,7
M 30
12,0
6,7
24,0
13,4
9,5
6,7
14,0
10,0
TP 8
M 30
12,0
8,0
24,0
16,0
11,2
8,0
16,0
12,0
TP 10
M 36
15,0
10,0
30,0
20,0
14,0
10,0
21,2
15,0
TP 12,5
M 42
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0

M 45
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0

M 48
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0
TP 17
M 42
20,0
13,0
40,0
26,0
18,0
13,0
27,0
19,0

M 45
25,0
17,0
50,0
34,0
23,5
17,0
35,0
25,0

M 48
25,0
17,0
50,0
34,0
23,5
17,0
35,0
25,0

M 56
25,0
18,0
50,0
36,0
25,0
18,0
37,5
26,5
TP 20
M 64
25,0
20,0
50,0
40,0
28,0
20,0
42,5
30,0
TP 28
M 64
32,5
28,0
65,0
56,0
38,0
28,0
58,0
42,0

M 72
32,5
28,0
65,0
56,0
39,0
28,0
58,0
42,0

M 80
32,5
28,0
65,0
56,0
39,0
28,0
58,0
42,0
TP 35
M 80
40,0
35,0
80,0
70,0
49,0
35,0
74,0
52,5

M 90
40,0
35,0
80,0
70,0
49,0
35,0
74,0
52,5
TP 40
M 80
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0

M 90
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0

M 100
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0

Bij assymetrische belasting is de werklast van 2-, 3- & 4-sprongen gelijk aan de werklast van een leng bij 90°
