Algemeen: De SEB oogbout is een enkele wartelring. Uitgerust met 2 pinnen die de ring altijd perfect in de richting van het aanslagmiddel geleiden. Het is speciaal ontworpen voor hijsen, inclusief roterende lasten.

Kenmerken:

  • Gradup stalen ring met een roterend bereik van 360 °.
  • Draaibaar onder belasting.
  • Veilig alternatief voor C15 DIN 580 oogbouten.
  • Torque-sleuteladapter op aanvraag verkrijgbaar.
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Opmerking: Op aanvraag certificeerbaar als sjormiddel.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

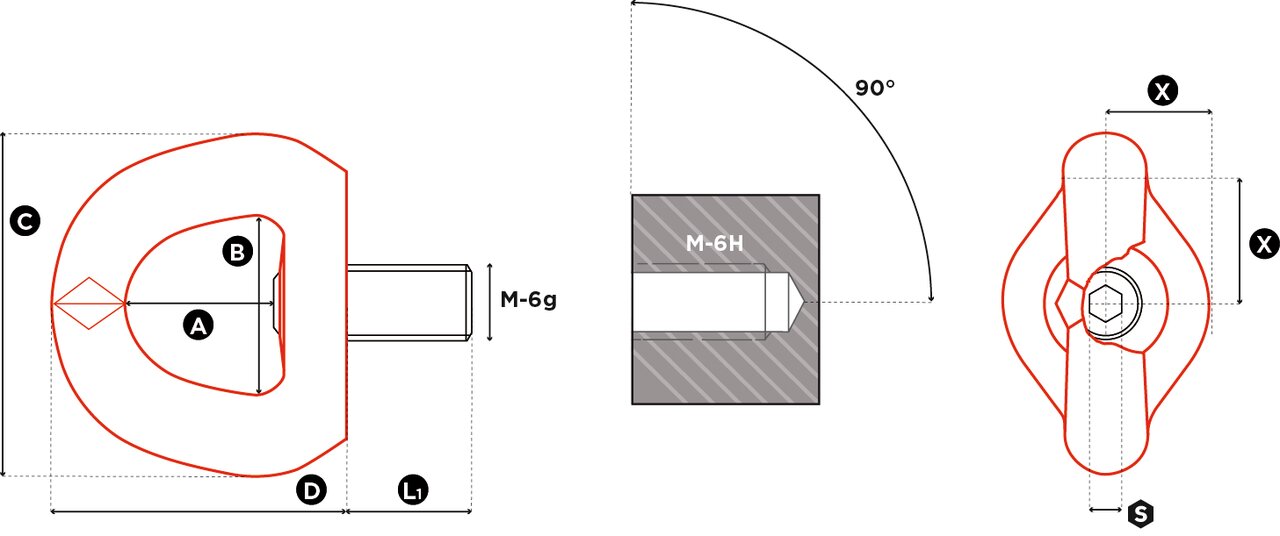

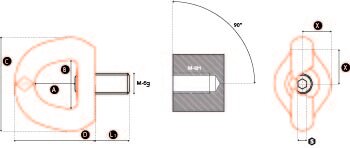

Artikelnr. WLL
ton
Dia. Torque
Nm
StandardL1 mm X/X (mm) S (mm) A
mm
B
mm
C
mm
D
mm
Gewicht
kg
CAD
11.40SEB M 8 UP 0,4 M 8 (x1.25) 6 14 20 6 30 34 60 57 0,24
11.40SEB M 10 UP 0,5 M 10 (x1.50) 10 17 20 6 30 34 60 57 0,24
11.40SEB M 12 UP 0,8 M 12 (x1.75) 15 21 20 6 30 34 60 57 0,24
11.40SEB M 16 UP 1,4 M 16 (x2) 50 27 35 8 38 45 88 80 0,8
11.40SEB M 20 UP 2 M 20 (x2.5) 100 30 35 8 38 45 88 80 0,8
11.40SEB M 243T 2 UP 3,2 M 24 (x3) 160 36 35 14 38 45 88 80 0,8
11.40SEB M 244T UP 3,4 M 24 (x3) 160 36 50 14 58 70 115 106 2,6
11.40SEB M 30 UP 5,5 M 30 (x3.5) 250 45 50 14 58 70 115 106 2,7
11.40SEB M 36 UP 9 M 36 (x4) 320 54 70 14 83 94 168 155 7
11.40SEB M 42 UP 12 M 42 (x4,5) 400 63 70 14 83 94 168 155 7
11.40SEB M 48 UP 15 M 48 (x5) 600 68 70 19 80 94 168 155 7
