Algemeen
Het wartelend hijsoog DSR UP is speciaal ontworpen voor het veilig hijsen van lasten . Door de dubbele geleding is het mogelijk het hijsoog onder belasting 360° te draaien en is 180° klapbaar waardoor het oog perfect in lijn blijft met de hijsstrop.

Kenmerken

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Te monteren met inbussleutel of momentsleutel (ook voor externe zeskant)
  • Benodigd aandraaimoment gemarkeerd op het product.
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

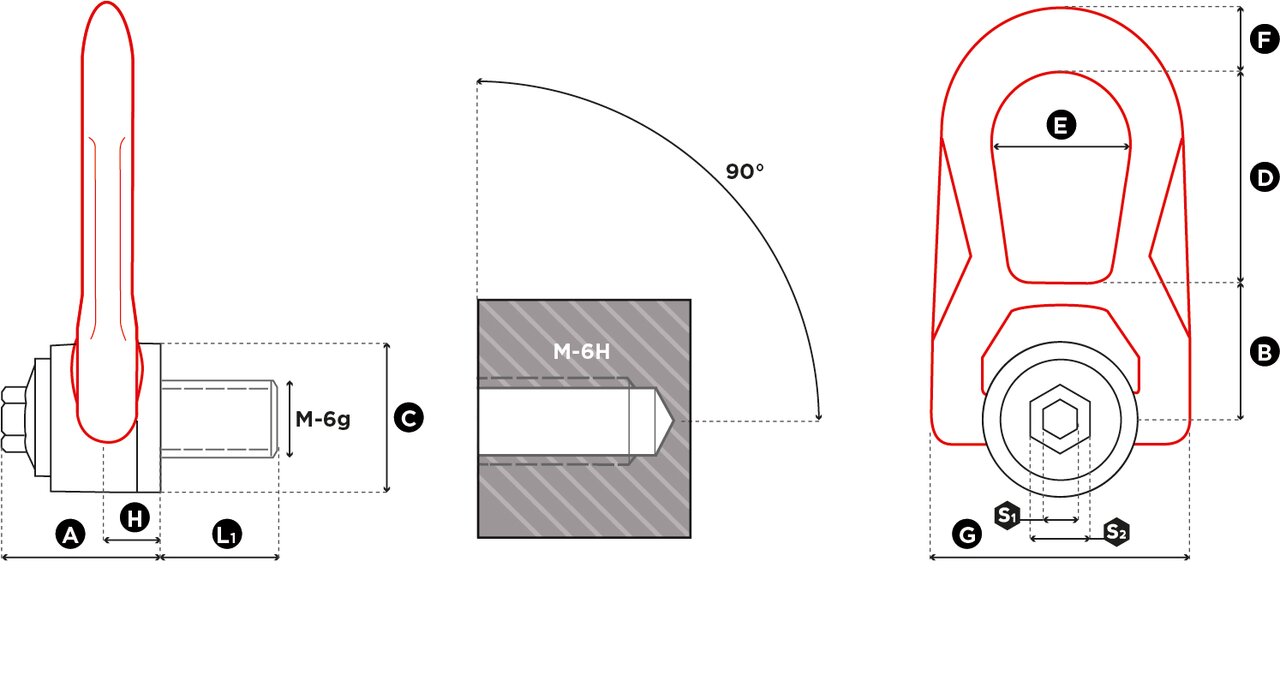

Artikelnr. WLL
ton
Draad StandardL1
mm
Moment
Nm
S1
mm
S2
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
11.42DSR M 5 UP 0,07 M5 (x0.8) 15 3 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 6 UP 0,15 M6 (x1) 15 4 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 8 UP 0,4 M8 (x1.25) 15 6 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 10 UP 0,7 M10 (x1.50) 18 10 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 12 UP 1,05 M12 (x1.75) 21 15 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 14 UP 1,4 M14 (x2) 23 30 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSR M 16 UP 2 M16 (x2) 27 50 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSR M 18 UP 2,3 M18 (x2.5) 27 70 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSR M 20 2T5 UP 2,5 M20 (x2.5) 30 100 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSR M 20 3T2 UP 2,9 M20 (x2.5) 25 100 14 24 62 55 60 83 55 25 115 13 2,6
11.42DSR M 22 UP 3,5 M22 (x2.5) 33 120 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSR M 24 UP 4,4 M24 (x3) 36 160 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSR M 27 UP 5,7 M27 (x3) 40 200 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSR M 30 6T3 UP 6 M30 (x3.5) 45 250 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSR M 30 8T UP 6,7 M30 (x3.5) 45 250 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSR M 36 UP 8 M36 (x4) 54 320 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSR M 42 UP 8,5 M42 (x4,5) 63 400 14 30 80 77 78 98 71 26 141 28 5,5
