Crosby


  • Materiaal: Grade 8.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

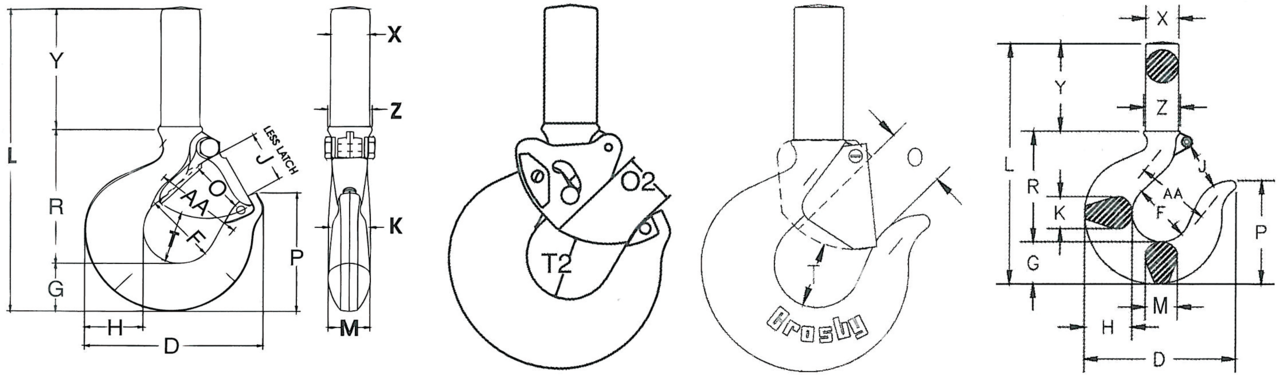

X (mm) Hook ID Code O2†† (mm) T2†† (mm) Y
mm
Z (mm) D
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
O
mm
P
mm
R
mm
T
mm
AA CAD
03-2072501 1,25 15,0 D - - 52,5 17,5 72,5 31,8 18,5 20,6 23,6 16,0 131 16,0 †23,6 49,8 59,5 24,6 38,1
03-2072502 1,6 16,8 F - - 57,0 19,8 80,5 35,1 21,3 23,9 24,6 18,0 144 18,0 †24,6 56,5 66,0 24,6 50,8
03-2072503 2,5 18,3 G - - 66,0 22,4 91,0 38,1 25,4 29,5 26,9 22,4 161 22,4 †26,9 62,0 70,0 26,2 50,8
03-2072504 3,2 22,4 H - - 72,0 25,4 102 41,1 29,0 33,3 30,2 23,9 181 23,9 †29,5 70,5 80,5 29,5 50,8
03-2072505 5,4 29,5 I 25,4 38,1 87,5 31,8 123 51,0 36,6 41,4 38,1 33,3 219 28,7 †34,5 88,0 98,0 38,9 63,5
03-2072506 8 35,8 J 33,3 47,8 97,5 39,6 160 63,5 46,2 52,5 45,2 42,2 265 36,6 40,9 117 121 49,3 76,2
03-2072507 11,5 46,0 K 46,0 57,2 111 49,3 192 76,0 57,5 67,0 61,0 47,8 318 41,4 53,0 133 149 62,5 101
03-2072508 16 51,0 L 51,0 58,7 178 55,5 212 82,5 66,0 74,5 66,5 55,5 409 49,3 57,5 151 162 66,0 101
03-2072509 22 65,0 N 69,9 65,0 178 67,0 263 108 76,5 89,0 86,5 68,5 461 60,5 76,5 175 207 71,5 127
03-2072510 30 79,0 O - - 254 79,0 346 127 92,0 117 102 76,0 586 76,0 82,5 223 240 87,5 165
03-2072511 30 79,0 O - - 457 79,0 346 127 92,0 117 102 76,0 790 76,0 82,5 223 240 87,5 165
03-2072513 37 102 P - - 610 102 357 137 116 127 108 92,0 1 044 76,0 76,0 287 318 98,5 177
03-2072512 37 102 P - - 381 102 357 137 116 127 108 92,0 816 76,0 76,0 287 318 98,5 177
03-2072514 45 106 S - - 381 106 392 152 129 140 121 94,5 867 82,5 86,0 319 356 121 203
03-2072515 45 106 S - - 610 106 392 152 129 140 121 94,5 1 095 82,5 86,0 319 356 121 203
03-2072516 60 114 T - - 368 114 470 178 152 165 146 113 916 99,5 105 375 395 145 254
03-2072517 60 114 T - - 660 114 470 178 152 165 146 113 1 208 99,5 105 375 395 145 254
03-2072518 75 127 U - - 381 127 524 197 170 184 165 133 1 045 108 124 420 492 152 292
03-2072519 75 127 U - - 584 127 524 197 170 184 165 133 1 249 108 124 420 492 152 292
03-2072520 100 178 W - - 381 178 584 173 218 251 149 140 1 070 140 114 438 468 178 305
03-2072521 100 178 W - - 533 178 584 173 218 251 149 140 1 222 140 114 438 468 178 305
03-2072522 150 184 X - - 457 184 619 171 232 278 152 152 1 162 152 114 457 467 178 330
03-2072523 200 203 Y - - 508 203 678 191 248 300 168 178 1 283 178 127 502 521 203 330
03-2072524 300 241 Z - - 508 241 765 241 270 329 203 184 1 389 203 159 576 597 210 381

† 3/4tC - 22tA afmetingen voo S-4320 kleppen. Afmetingen voor capaciteit 20t carbon en hoger zijn voor PL kleppen.
†† Afmetignen zijn voor PL-N kleppen.
Voor calculatiedoeleinden D/d ratio, gebruik waarde M.
