Algemeen: LHW veiligheidsooghaken zijn bedoeld voor het monteren van Pewag Connex systemen.
Deze haken hebben een grotere opening dan de HSW-haken.
Sluit en vergrendelt automatisch onder belasting en kan niet geopend worden als de last in de haak hangt.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-3
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

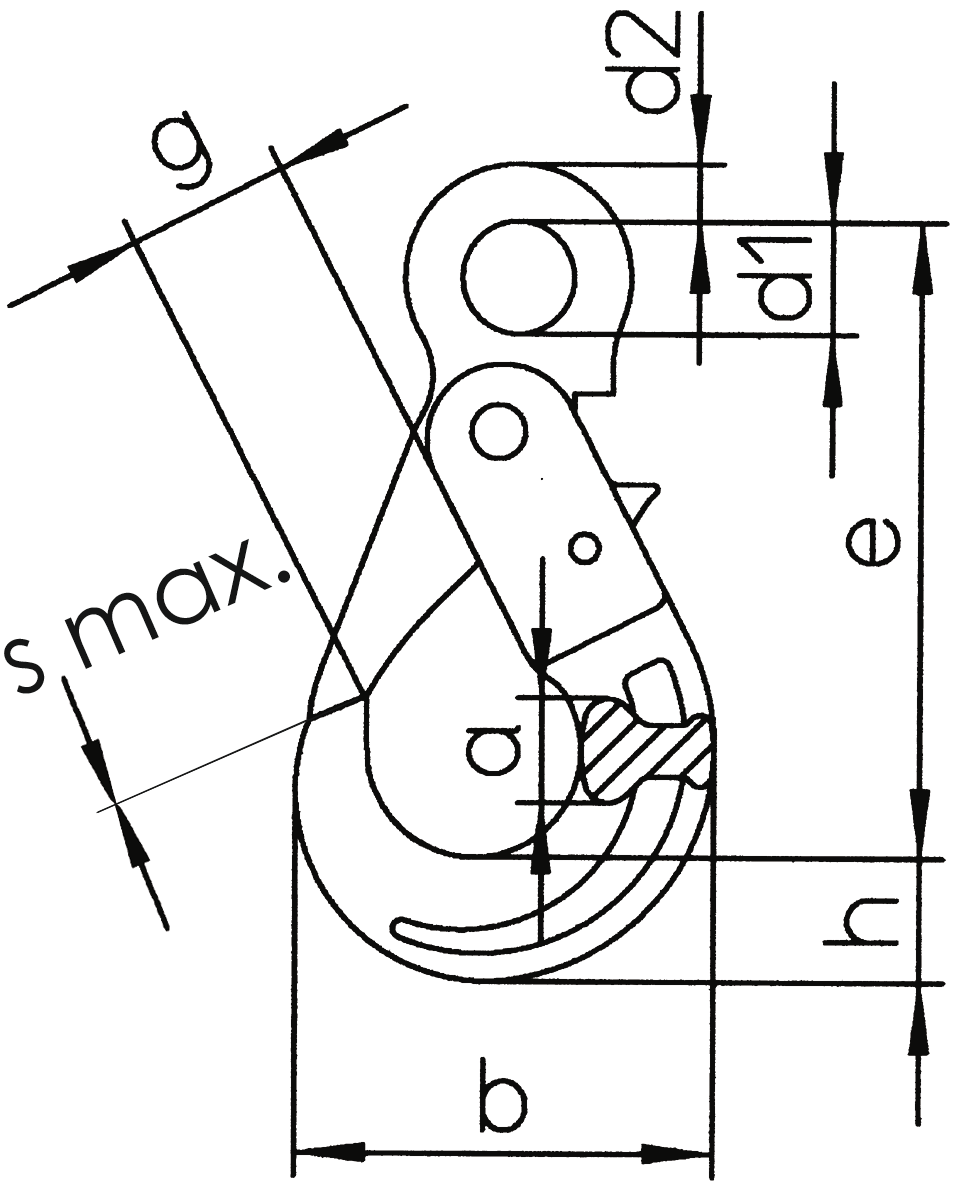

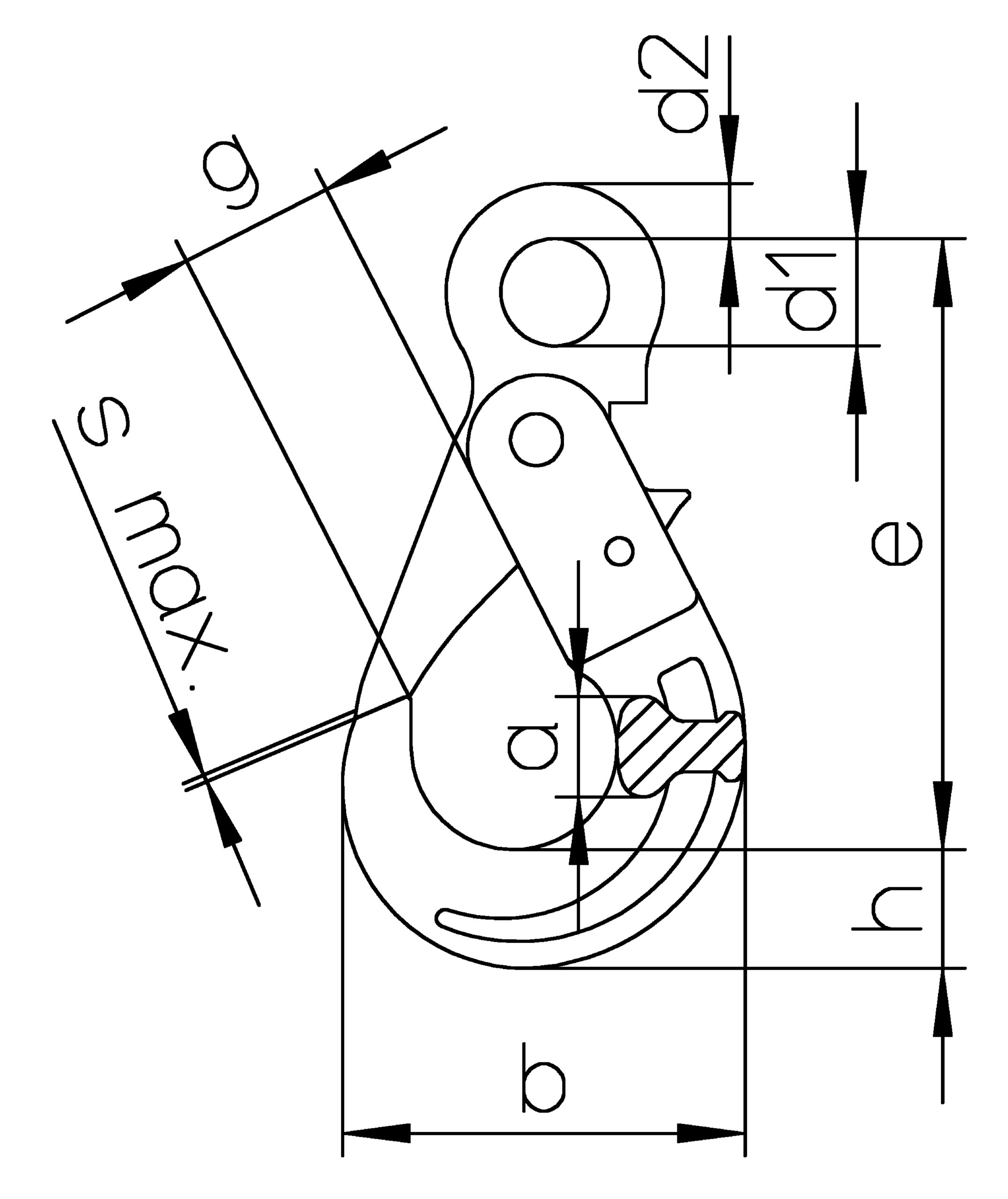

Artikelnr. EAN WLL
ton
a
mm
b
mm
d1
mm
d2 (mm) E (mm) g (mm) h
mm
s max.
mm
Gewicht
kg
CAD
11.1649496 LHW 5/6 1,4 17 71 21 11 110 28 20 1 0,53
11.1649497 LHW 7/8 2,5 20 88 25 12 136 34 26 1 0,92
11.1649498 LHW 10 4 29 107 35 15 169 45 30 1 1,57
11.1649499 LHW 13 6,7 41 138 40 20 205 52 40 1,5 3,19
11.1649500 LHW 16 10 50 168 50 27 251 60 50 2 6,24
11.1667163 LHW 19/20 16 52 194 60 30 290 70 62 2 9,75
11.1667165 LHW 22 19 61 211 70 32 322 81 65 2 12,45
11.1606300 LHW 26 26,5 61 253 82 42 383 100 79 2 20
