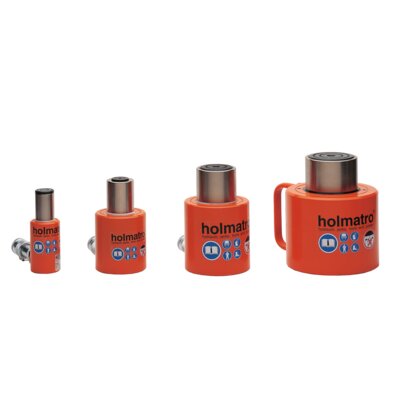

Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: graviteit
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Vlakzadel, voorkomt beschadiging plunjer en eenvoudig te vervangen door kantelzadel

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Type Slaglengte (mm) Gesloten hoogte (mm) Vereiste olieinhoud (cc) Tonnage (t) I type A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Gewicht
kg
CAD
16.40100112073 HJ 50 G 6 60 142 425 50 142 130 80 70 20 135 12,5
16.40100112035 HJ 50 G 15 150 282 1 064 50 I2 282 130 80 70 25 275 27
16.40100112093 HJ 100 G 6 60 158 860 100 I2 158 185 105 70 27 151 29
16.40100112036 HJ 50 G 30 300 463 2 127 50 I2 463 130 80 70 38 456 39,5
16.40100112037 HJ 75 G 15 150 347 1 559 75 I1 347 156 80 70 47 340 46
16.40100112039 HJ 100 G 15 150 309 2 145 100 I1 309 178 105 70 52 302 51
16.40100112038 HJ 75 G 30 300 497 3 117 75 I1 497 156 80 70 47 490 63
16.40100112046 HJ 150 G 15 150 317 3 207 150 I1 317 227 115 70 57 310 74,6
16.40100112040 HJ 100 G 30 300 497 4 290 100 I1 497 178 105 70 52 490 82
16.40100112048 HJ 200 G 15 150 327 4 253 200 I1 327 261 160 70 60 320 120
16.40100112047 HJ 150 G 30 300 502 6 414 150 I1 502 227 115 70 57 495 125,3
16.40100112049 HJ 200 G 30 300 507 8 505 200 I1 507 261 160 70 60 500 184
16.40100112050 HJ 300 G 15 150 382 6 225 300 I1 382 316 190 70 70 370 238
16.40100112099 HJ 300 G 30 300 547 12 450 300 I1 547 316 190 70 70 540 257
16.40100112100 HJ 400 G 15 150 402 7 950 400 I1 402 358 200 70 76 395 322
16.40100112139 HJ 500 G 15 150 442 10 605 500 I1 442 412 210 70 76 435 386
16.40100112056 HJ 400 G 30 300 572 15 900 400 I1 572 358 200 70 76 565 408
16.40100112138 HJ 500 G 30 300 587 21 210 500 I1 587 412 210 70 85 580 511
