Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: graviteit
  • Compact, lichtgewicht
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118

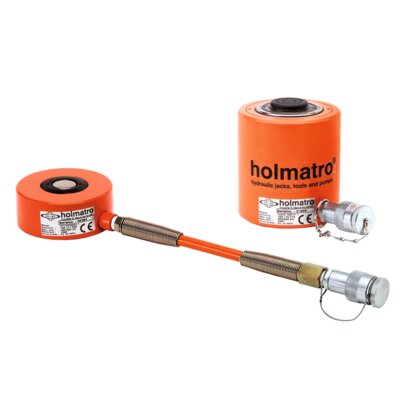

  • HFJ 10/30 G 4 bevat een 30 cm aansluiting met antiknilspiralen
  • HJ 20/50 G 11 bevat een vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

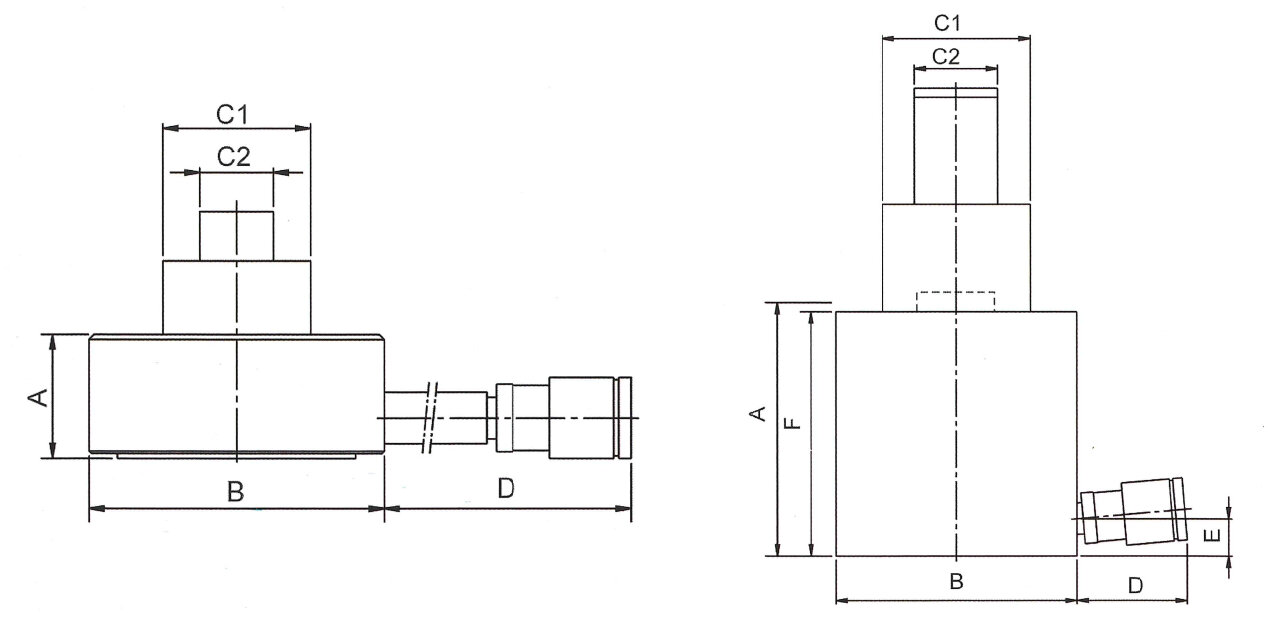

Artikelnr. Maat Type Gesloten hoogte
mm
Tonnage
t
Slaglengte 1ste plunjer
mm
Slaglengte 2de plunjer
mm
A
mm
B
mm
C1
mm
C2
mm
D
mm
E
mm
F
mm
Gewicht
kg
CAD
16.40100111005 49 HFJ 10/30 G 4 49 10 41 20 49 120 60 30 385 4,5
16.40100112103 140 HJ 20/50 G 11 140 20 111 55 140 125 80 45 70 70 131 12,5
