Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: dubbel
  • Retourtype: hydraulisch
  • Keuze uit meer dan 24 modellen met verschillende capaciteit en slaglengten
  • Duo Power Ring: afdichting en geleide-ring voor lange levensduur
  • Plunjer is voorzien van een hard-anodiseerlaag
  • XL Saddle beschermt de plunjer en beperkt excentrische belasting
  • Vrijwel alle cilinders beschikken over een handgreep

Standaard geleverd met:

  • High Flow koppeling vrouwelijk A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Stalen plaat ter bescherming van de cilinderbodem

Extra informatie:
Net zo krachtig maar 50% lichter dan stalen cilinders; makkelijker en veiliger voor de medewerker om zware lasten mee te verplaatsen. Aluminium cilinders zijn een gemakkelijk te hanteren alternatief voor staal. Bij het onder normale omstandigheden verplaatsen van zware lasten gaan ze een leven lang mee. Echter, aluminium cilinders mogen NIET worden gebruikt voor productietoepassingen met een zeer hoog aantal cycli. Voor een veilig gebruik van aluminium cilinders adviseert Holmatro maximaal 5000 cycli bij de maximale werkdruk.



  • Materiaal: Aluminium
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

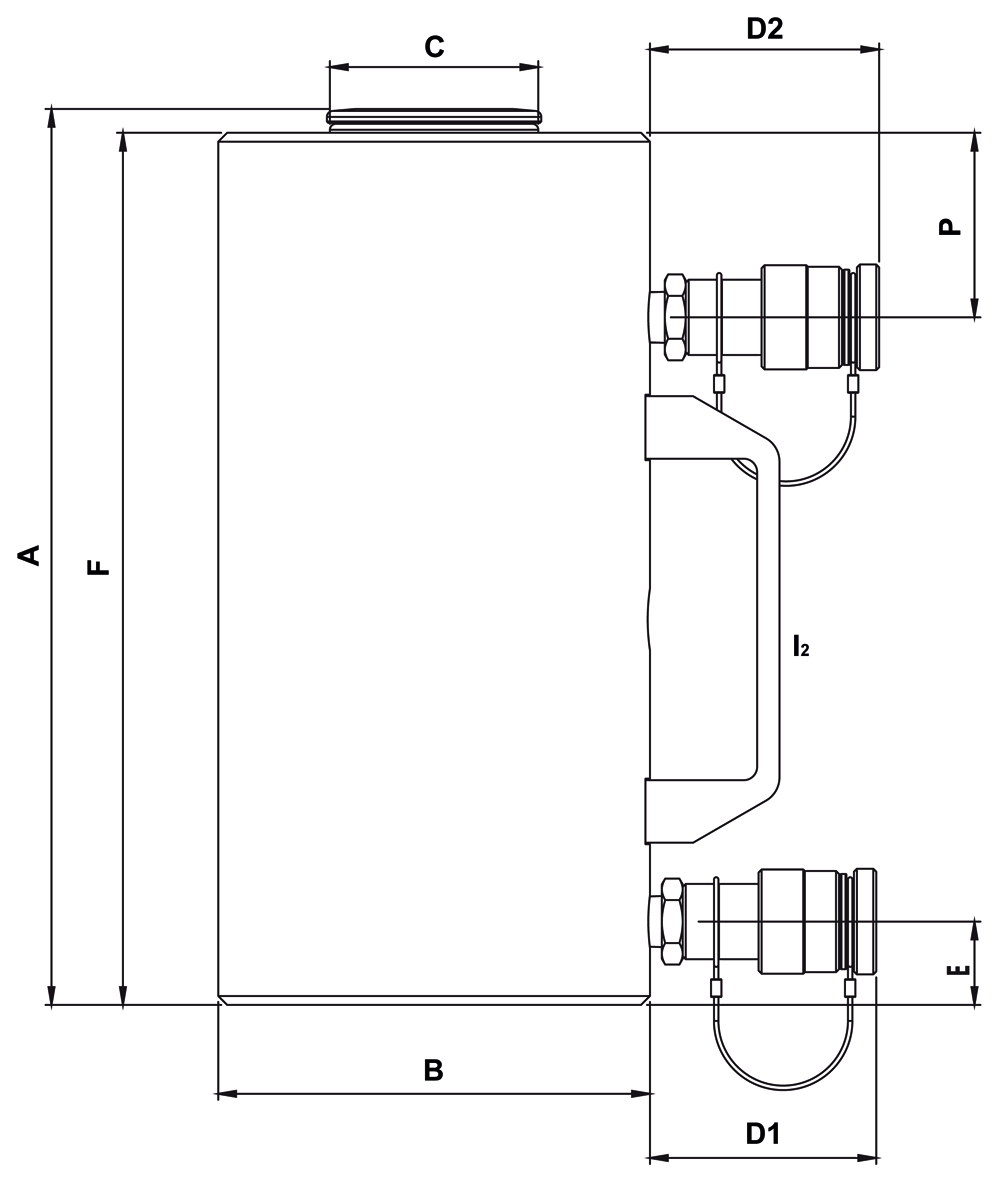

Type Slaglengte (mm) Gesloten hoogte (mm) Tonnage (t) Capaciteit (kN/t) A (mm) B (mm) C (mm) D1 (mm) D2 (mm) E (mm) F (mm) P (mm) Gewicht
kg
CAD
HAC 30 H 5 50 197 30 318.1 / 32.4 197 125 65 76 76 28 191,1 72 6,9
HAC 30 H 10 100 247 30 318.1 / 32.5 247 125 65 76 76 28 241,5 72 8,5
HAC 50 H 5 50 201 50 510.4 / 52 201 145 70 76 76 28 193 72 9,5
HAC 30 H 15 150 297 30 318.1 / 32.6 297 125 65 76 76 28 291,5 72 10,2
HAC 50 H 10 100 251 50 510.4 / 52 251 145 70 76 76 28 243 72 11,5
HAC 30 H 20 200 347 30 318.1 / 32.7 347 125 65 76 76 28 341,5 72 11,6
HAC 30 H 25 250 397 30 318.1 / 32.8 397 125 65 76 76 28 391,5 72 13,2
HAC 50 H 15 150 301 50 510.4 / 52 301 145 70 76 76 28 293 72 13,3
HAC 30 H 30 300 447 30 318.1 / 32.9 447 125 65 76 76 28 441,5 72 14,7
HAC 50 H 20 200 351 50 510.4 / 52 351 145 70 76 76 28 343 72 15,4
HAC 50 H 25 250 401 50 510.4 / 52 401 145 70 76 76 28 393 72 17,4
HAC 50 H 30 300 451 50 510.4 / 52 451 145 70 76 76 28 443 72 19,3
HAC 100 H 5 50 246 100 1030.8 / 105.1 246 195 105 76 76 35 235 72 19,7
HAC 100 H 10 100 296 100 1030.8 / 105.1 296 195 105 76 76 35 285 72 23
HAC 100 H 15 150 346 100 1030.8 / 105.1 346 195 105 76 76 35 335 72 26,8
HAC 150 H 5 50 248 150 1030.8 / 105.1 248 235 125 76 76 35 240 72 27,7
HAC 100 H 20 200 396 100 1030.8 / 105.1 396 195 105 76 76 35 385 72 29,9
HAC 150 H 10 100 298 150 1030.8 / 105.1 268 235 125 76 76 35 290 72 32,3
HAC 100 H 25 250 446 100 1030.8 / 105.1 446 195 105 76 76 35 435 72 33,2
HAC 100 H 30 300 496 100 1030.8 / 105.1 496 195 105 76 76 35 485 72 36,6
HAC 150 H 15 150 348 150 1030.8 / 105.1 348 235 125 76 76 35 340 72 38
HAC 150 H 20 200 398 150 1030.8 / 105.1 398 235 125 76 76 35 390 72 41,5
HAC 150 H 25 250 448 150 1030.8 / 105.1 448 235 125 76 76 35 440 72 46,1
HAC 150 H 30 300 498 150 1030.8 / 105.1 498 235 125 76 76 35 490 72 50,6
