Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: dubbel
  • Retourtype: hydraulisch
  • Compact en lichtgewicht
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Opschroefzadel, voorkomt beschadiging plunjer en eenvoudig te vervangen
  • Standaard bevestigingsdraad (ontworpen voor maximale cilinderlast) op punjerkop, op cilinderhuis en in cilinderbodem

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders





  • Materiaal: staal
  • Waarschuwing: Raadpleeg de gebruikshandleiding, voordat cilinder accessoires gemonteerd worden op deze cilinder. De maximum werkdruk en totale constructielengte is beperkt bij het gebruik van cilinder accessoires!
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

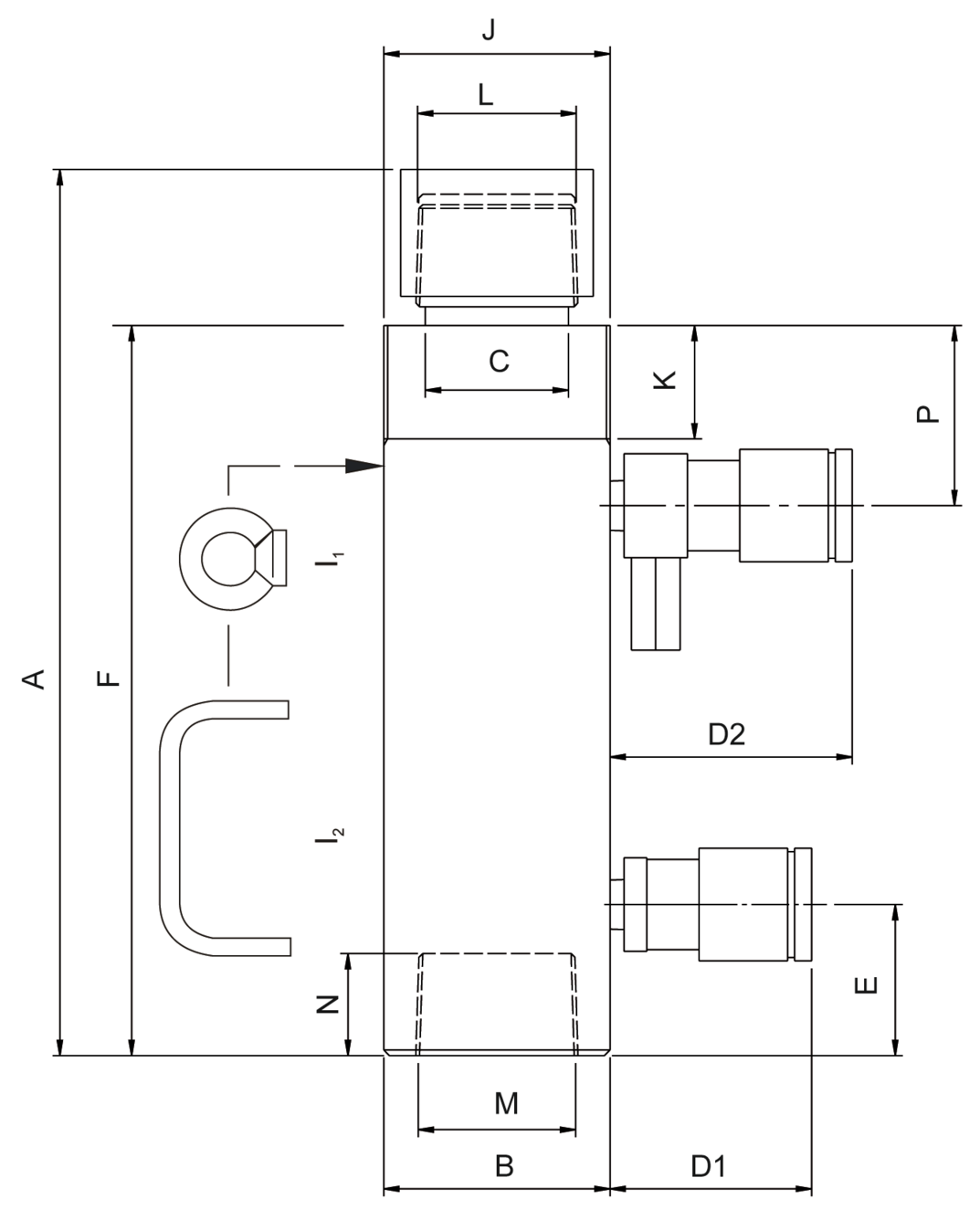

Type Tonnage
t
Slaglengte
mm
Gesloten hoogte
mm
A
mm
B
mm
C1
mm
D1
mm
D2
mm
E
mm
F
mm
Draad J K
mm
Draad L Draad M N
mm
P
mm
Gewicht
kg
CAD
HCJ 10 H 15 10 150 338 338 60 30 70 85 40 287 M60 x 2 30 1¼" NPT 1¼" NPT 27 48 6,1
HCJ 25 H 15 25 150 350 350 85 45 70 85 56 297 M85 x 2 40 2" NPT 2" NPT 27 60 12,7
HCJ 25 H 25 25 150 450 450 85 45 70 85 56 397 M85 x 2 40 2" NPT 2" NPT 27 60 18,2
