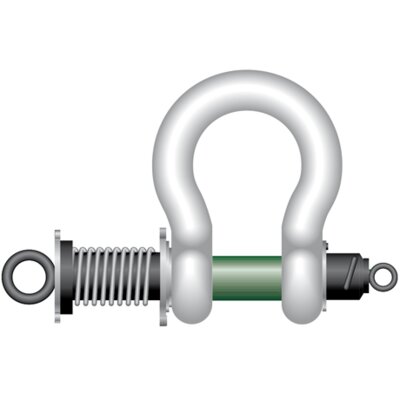

Algemeen: Harpsluiting ROV Polar "Spring Release" Green Pin G-5367.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitsverklaring.

Deze sluiting is in elkaar gezet met staalkabel en apenknoop.
Voor sluitingen van 35T t/m 150T is een speciale spanner nodig om de sluiting in elkaar te zetten.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Temperatuursbereik: -40ºC tot +200ºC
  • Afwerking: Beugel wit geverfd, bout groen geverfd.
  • Opmerking: Alleen voor in-line gebruik.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

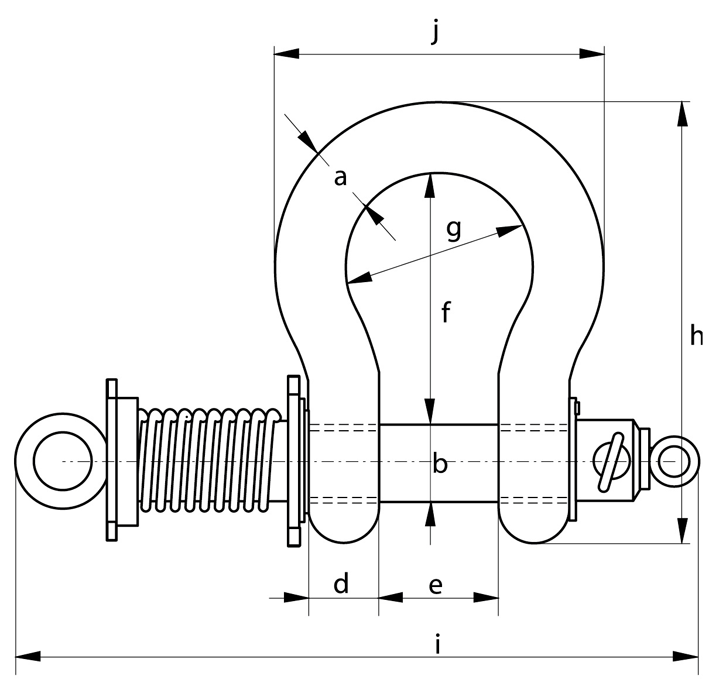

WLL Lengte h
mm
Breedte boog g
mm
Lengte bout I
mm
Breedte j
mm
Dia. boog a
mm
Dia. pin b
mm

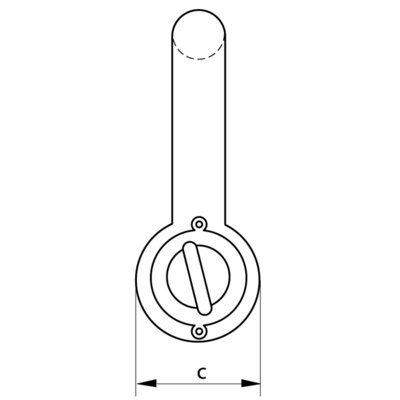

Dia. oog c
mm
Binnenbreedte e
mm
D
mm
Binnenlengte f
mm
Gewicht
kg
CAD
12 201 83 291 147 32 35 72 51 32 115 5,24 -
13,5 227 92 301 162 35 38 80 57 35 133 7 -
17 249 99 360 175 38 42 88 60 38 146 9,25 -
25 300 126 370 216 45 50 103 74 45 178 15,5 -
35 334 138 400 238 50 57 116 83 50 197 20,4 -
42,5 377 160 460 274 57 65 130 95 57 222 39 -
55 433 180 490 310 65 70 145 105 65 260 42 -
85 527 190 587 340 75 83 162 127 75 329 67 -
120 646 238 687 428 95 95 208 147 91 399 123 -
150 688 275 727 485 105 108 238 169 102 410 168 -
