G-4169 Harpsluiting verzonken bout Green Pin

Home / Producten / Hef- & Hijsmateriaal / Ketting & toebehoren / Sluitingen / Harpsluitingen / G-4169 Harpsluiting verzonken bout Green Pin

Algemeen: Harpsluiting met verzonken bout Green Pin G-4169.

Norm: EN 13889 en voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Klasse A

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitssverklaring.

Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
Afwerking: Thermisch verzinkt
Opmerking: Sleutel voor het losschroeven van de bout is los leverbaar.

Veiligheidsfactor: 6:1
Grade: 6

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

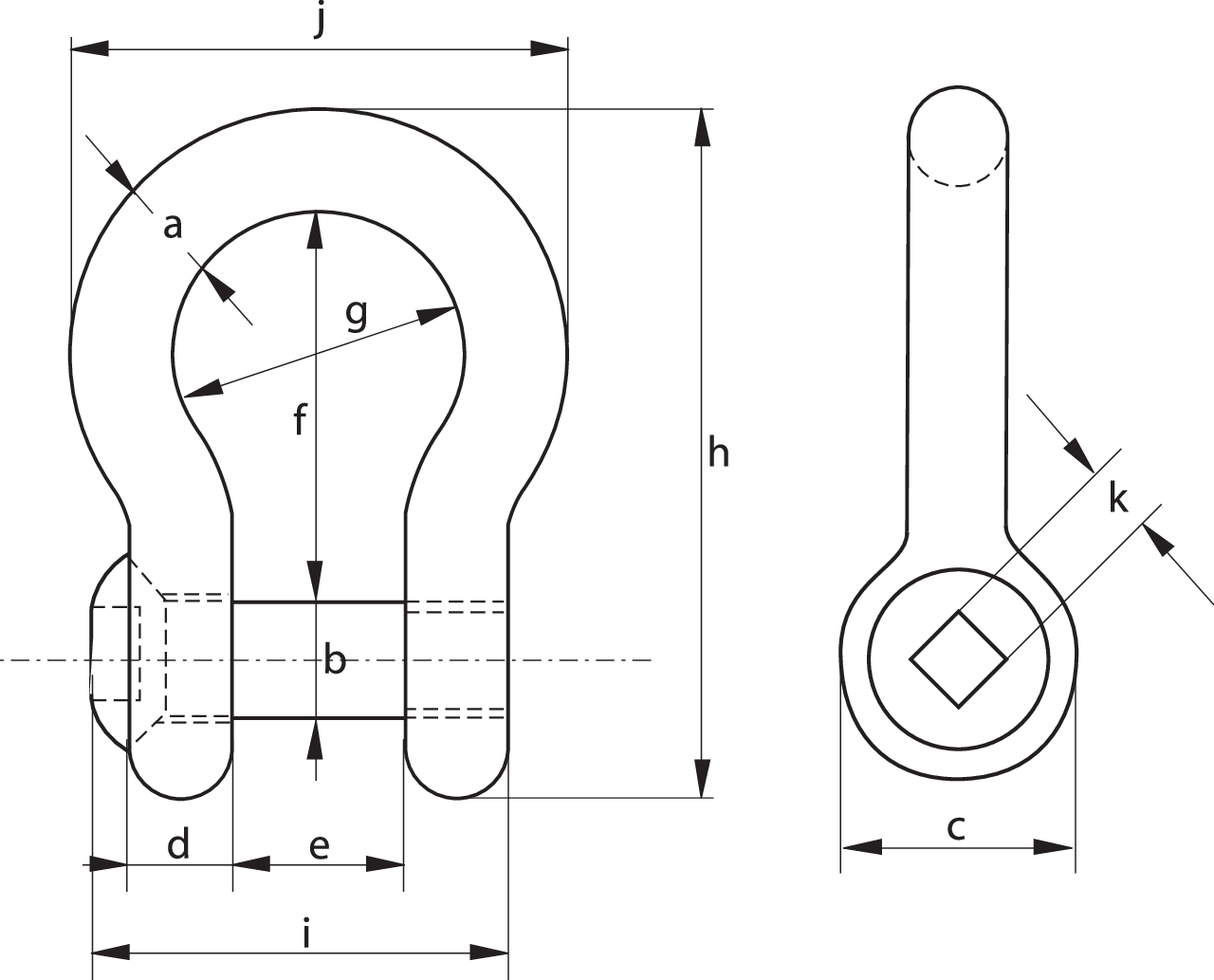

WLL ton	Lengte h mm	Breedte boog g mm	Lengte bout I mm	Breedte j mm	Gat k mm	Dia. boog a mm	Dia. pin b mm	Dia. oog c mm	D mm	E mm	Binnenlengte f mm	Gewicht kg
2	89	32	51	58	11	13,5	16	34	13	22	51	0,31
3,25	110	43	63	75	11	16	19	40	16	27	64	0,56
4,75	129	51	74	89	11	19	22	46	19	31	76	0,98
6,5	144	58	85	102	13	22	25	52	22	36	83	1,46
8,5	164	68	99	118	13	25	28	59	25	43	95	2,18
9,5	185	75	110	131	17	28	32	66	28	47	108	3,06
12	201	83	122	147	17	32	35	72	32	51	115	4,24
13,5	227	92	135	162	17	35	38	80	35	57	133	5,59
17	249	99	145	175	17	38	42	88	38	60	146	7,37
