pewag

Algemeen

Deze nieuwe ketting is vervaardigd volgens de mechanische waarden van G12 en is geschikt voor een maximale bedrijfstemperatuur van 200 ° C. Afgeschuinde hoeken bieden extra flexibiliteit voor de kettingschakels en maken de ketting gemakkelijker te hanteren.

De Winner Pro Flex 200 ketting is dankzij een verbeterde weerstandsfactor, die over de symmetrieas loopt, robuster als het gaat om het weerstaan van vervormingen in de lengterichting in vergelijking met kettingen met ronde schakels met dezelfde diameter. De ketting staat ook voor maximale efficiëntie als onderdeel van het uitgebreide winner pro-portfolio. Een gedetailleerde bedieningshandleiding is beschikbaar.

Norm Overeenkomstig PAS 1061 met aanpassingen.

  • Materiaal: Grade 12
  • Markering: Op elke schalm staat een leveranciers ID en sterkteklasse vermeld.
  • Temperatuursbereik: -60ºC tot +300ºC
  • Afwerking: Licht blauwe poedercoating.
  • Waarschuwing: Warmtebehandeling niet toegelaten.
  • Grade: 12
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

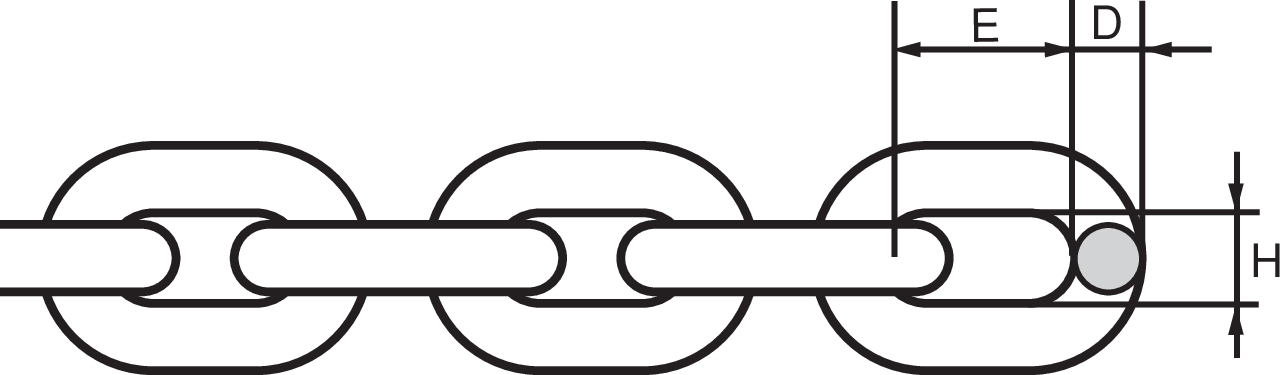

Artikelnr. Chain diameter
mm
WLL
ton
Minimale breekkracht
kN
D
mm
E
mm
H
mm
Gewicht
kg/m
CAD
11.6677084 7 2,36 92,6 7 22 10 1,36 -
11.6677060 8 3 118 8 25 11 1,64 -
11.6677087 10 5 196 10 33 14 2,7 -
11.6677077 13 8 314 13 41 19 4,8 -
11.6677079 16 12,5 491 16 51 23 7,17 -
