pewag

Algemeen: Ronde ketting voor hijsen en sjorren

  • Materiaal: Grade 10
  • Temperatuursbereik: 200ºC.
  • Afwerking: Gezandstraald en doorschijnend geverfd.
  • Standaard: EN 818-2
  • Opmerking: Winner 400 ook verkrijgbaar. Gebruikstemperatuur -40 t/m +380 °C
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code Dia. (mm) WLL
Ton

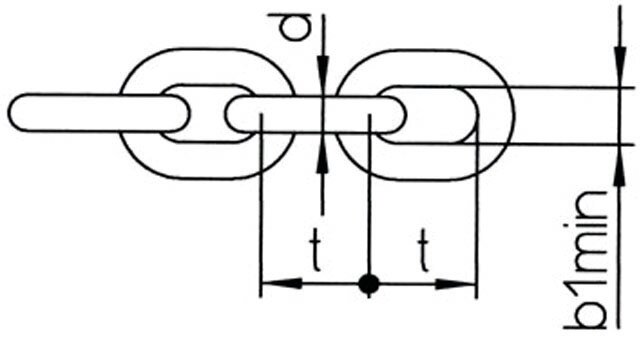

MBF (kN) MBL (t) Buitenbreedte (mm) Standaard lengte (m) Pitch t (mm) Binnenbreedte b1 min. (mm) Gewicht
kg/m
CAD
11.6532264 WIN 5 200 5 1 39,3 4,01 19 100/50 16 8 0,61
11.653959 WIN 6 200 6 1,4 56,5 5,76 22 150/50 18 9 0,96
11.653973 WIN 7 200 7 1,9 77 7,85 25 300/50 21 10 1,2
11.653975 WIN 8 200 8 2,5 101 10,3 29 250/50 24 11 1,57
11.653976 WIN 10 200 10 4 157 16,01 36 150/50 30 14 2,46
11.653986 WIN 13 200 13 6,7 265 27,02 47 80/50 39 18 4,18
11.653988 WIN 16 200 16 10 402 40,99 58 50/25 48 22 6,28
11.653989 WIN 19 200 19 14 567 57,82 69 40/25 57 27 8,92
11.654043 WIN 22 200 22 19 760 77,5 79 30/25 66 30 11,88
11.6572801 WIN 26 200 26 26,5 1,06 108,09 94 25 78 35 16,18
11.6514245 WIN 32 200 32 40 1,61 164,17 115 20 96 43 24,1
