Algemeen: Coilhaak voor medium en zware coils. Met ophangoog om de veloren hoogte te beperken.
Het tegengewicht zorgt er voor dat de coilhaak altijd in horizontale positie blijft.
  • Veiligheidsfactor: 1,5 x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

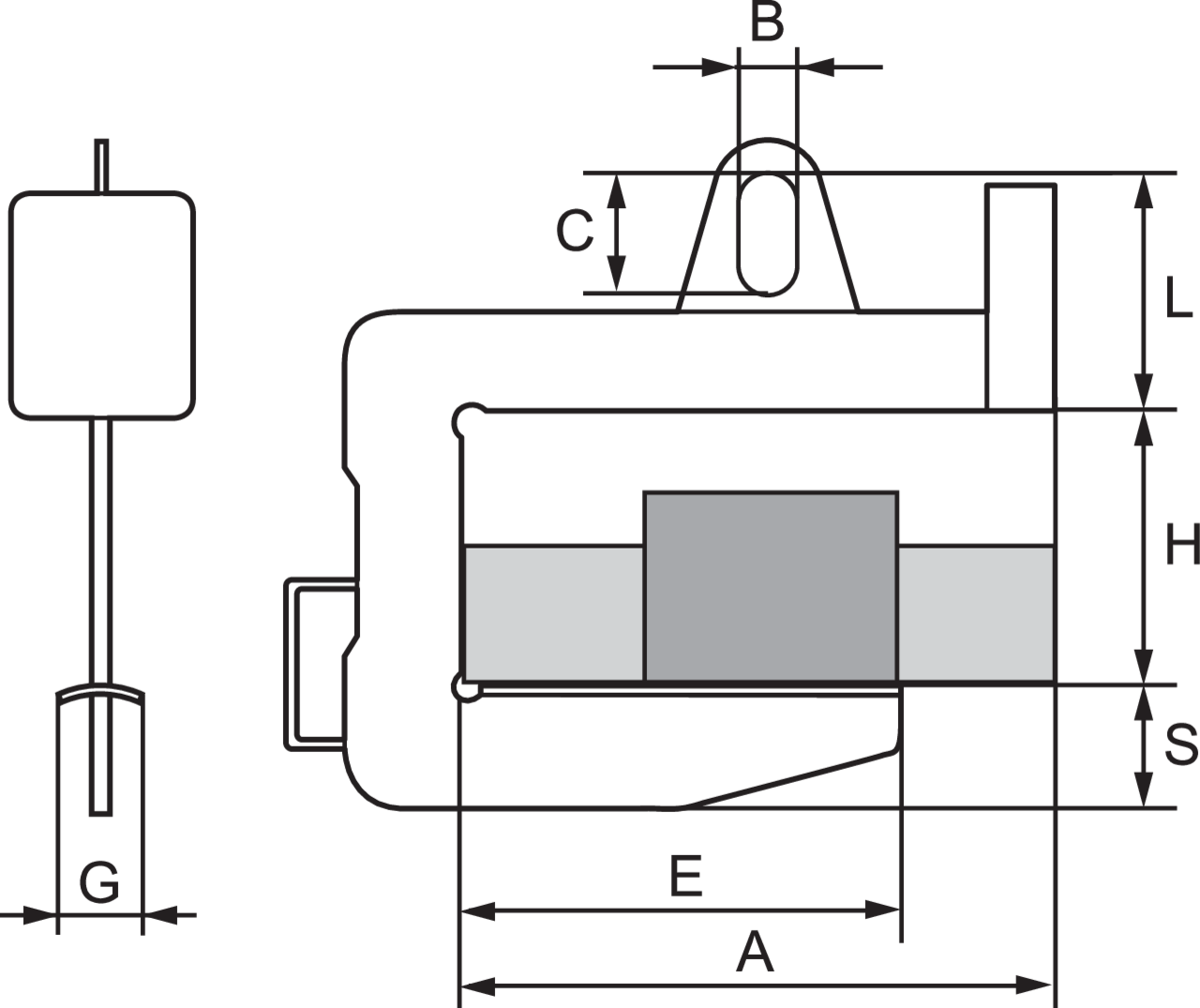

A (coil width) B (mm) C (mm) E (mm) G (mm) H (mm) L (mm) S (mm) Gewicht
kg
CAD
CKPM50-75 5 750-380 90 200 565 80 550 380 170 225
CKPM100-127 10 1 270 90 200 1 270 100 700 475 250 630
CKPM100-150 10 1500-750 90 200 1 100 100 650 500 290 910
CKPM120-60 12 600 120 250 600 100 900 500 235 430
CKPM150-170 15 1700-900 140 300 1 300 100 700 660 350 1 060
CKPM200-150 20 1500-750 140 300 1 125 110 770 680 365 1 300
CKPM250-135 25 1350-680 200 400 1 015 120 900 780 365 1 400
CKPM300-150 30 1500-750 200 400 1 125 120 1 000 820 400 1 900
Andere afmetingen en capaciteiten op aanvraag.
