Informations générales :
Mini palan pneumatique à chaîne pour charges de 250 à 500 kg.
Ce mini palan pneumatique est très bien adaptée à la manutention de matériaux. De par son faible poids, ce palan est adapté aux applications de maintenance. En cas d'utilisation pour le nettoyage de citernes, nous recommandons une chaîne en acier inoxydable.

Caractéristiques standard :

  • Portabilité assurée de par leur faible poids
  • Totale précision et une commande de variation de vitesse (cordon de commande et commande par boîte à boutons)
  • Très compact
  • Corps robuste en aluminium
  • Le moteur pneumatique est refroidi de l’intérieur grâce à l’air de sortie
  • Contrôle optimal et positionnement précis de la charge.
  • Insonorisation interne
  • Arrêt en position de fin de course
  • Cordon de commande ou une commande par boite à boutons avec arrêt d’urgence.

Options :

  • Spécification Marine / résistant aux corrosions
  • Systèmes de peinture de C2 - Industrial à C5 - spécification Offshore (Finition rouge en standard, d'autres couleurs RAL sont disponibles sur demande).
  • Diverses possibilités de commande.
  • Commande à distance radio pour commande électropneumatique.
  • Bac/sac à chaîne (PVC, galvanisé ou acier inoxydable).
  • Différents types de suspension disponibles.
  • Systèmes d'alimentation en air et vannes.
  • Dispositif de conditionnement d'air comprimé.
  • Systèmes de feston.

Recommandations :
Nous recommandons vivement l'utilisation d'un appareil de conditionnement d'air SMC (disponible séparément).
Type AC30-F03DM-8-B.

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
Type Consommation d'air en levage Consommation d'air en descente Coupleur Brin Vitesse de descente en pleine charge (m/min) Pression de travail (bar) Poids avec 3m de chaîne (kg) Vitesse de levage en pleine charge (m/min) Vitesse de levage à vide (m/min) Dia flexible CAD
0,25 TCR-250C 11,7 15 3/8" BSPT 1 (4x12mm) 17,9 6 7 9,3 19 1/2"
0,25 TCR-250DPE 11,7 15 3/8" BSPT 1 (4x12mm) 13 6 7 8,1 17,2 1/2"
0,5 TCR-500C2 11,7 15 3/8" BSPT 2 (4x12mm) 9 6 9 4,6 9,5 1/2"
0,5 TCR-500DP2 11,7 15 3/8" BSPT 2 (4x12mm) 9 6 9 4,6 9,5 1/2"

Download CAD

Description

Get CAD
Télécharger

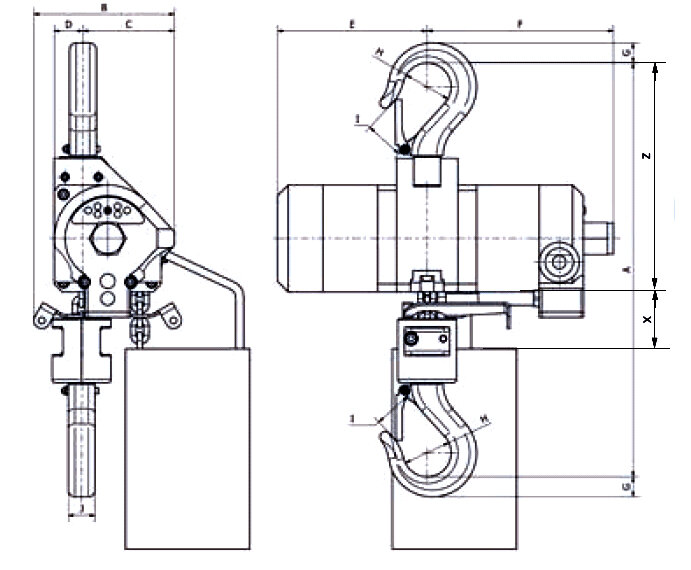

Type
Mesures (mm)











Type
A
B
C
D
E
F
G
I
J
X
Z
TCR-250C
305
105
69
22
112
140
15

35

22
20
40
170
TCR-250DPE
305
105
69
22
112
140
15
35
22
20
40
170
TCR-500C2
360
118
83
35
112
140
15
35
22
20
40
180
TCR-500DP2
360
118
83
35
112
140
15
36
22
20
40
180
