Informations générales :

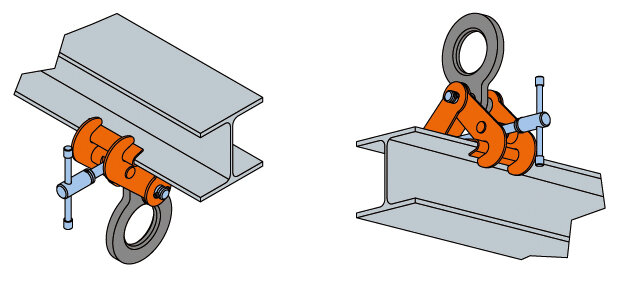

Uniquement destinées pour lever et transporter des poutres en acier dotées d'une aile. Grâce à une vis filetée, la force de serrage est appliquée de façon uniforme sur les mâchoires de la pince. Grâce à la vis, on obtient la force de maintien via un assemblage étroit (ni pivot, ni segment denté).

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

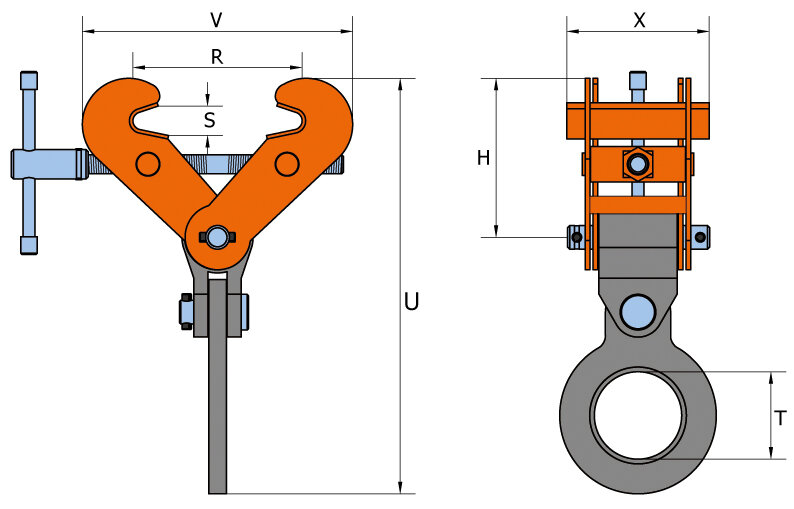

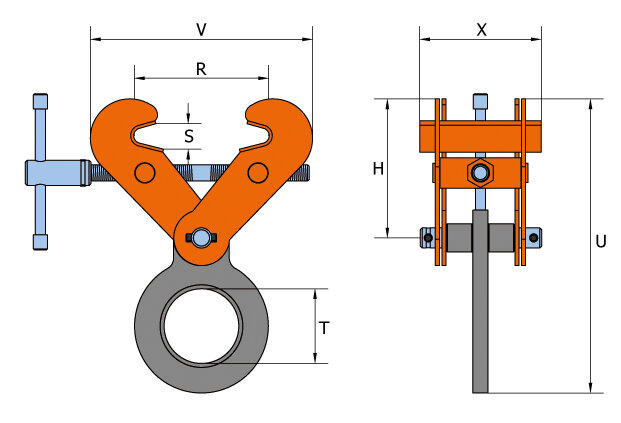

Réf. Type X Ouverture R (mm) S (mm) T
mm
V max. U max. H
mm
Poids
kg
CAD
16.11SVW1t SVW 1 t 120 75-190 30 73,5 357 345 113-192 5
16.11SVW2t SVW 2 t 120 75-190 30 73,5 357 345 113-192 5
16.11SVW3t SVW 3 t 120 75-190 30 73,5 357 345 113-192 5
16.11SVW4t SVW 4 t 180 150-300 40 80 450 422 185-240 15
16.11SVW5t SVW 5 t 180 150-300 40 80 450 422 185-240 15
16.11SVW10t SVW 10 t 200 350-450 95 88 695 653 400-447 50
