Informations générales :
La conduction actuelle du Multiconducteur au dispositif à alimenter s'effectue par le chariot collecteur. Le contact avec les conducteurs plats en cuivre est maintenu ininterrompu au moyen de balais de charbon souples et extrêmement résistants à l'usure fabriqués à partir d'un alliage de charbon de bronze spécifique. Le chariot collecteur est tiré dans le Multiconducteur par la machine en mouvement à alimenter et au moyen d'un bras de remorquage monté sur cette machine. Les conducteurs en cuivre ininterrompus du système multiconducteur assurent des vitesses de déplacement extrêmement élevées. Pour les vitesses de déplacement plus élevées, pour les chantiers lourds et/ou pour les environnements poussiéreux, les chariots collecteurs sont équipés de roues à billes à l'épreuve de la poussière. Des chariots collecteurs multiconducteurs sont disponibles pour la gamme 2 à 7 conducteurs avec des capacités de charge de courant de 35A, 70A et 100A (DC 60%) ou 27,11A, 54,22A et 77,46A (DC 100%). Applicable à partir de -20 ° C (types ../LT de -30 ° C) jusqu'à + 80 ° C.

Balais de charbon :
Les collecteurs de courant de la série C7 sont livrés par défaut avec des balais de charbon suivant le tableau. Le schéma ci-contre indique le positionnement des balais. Les balais sont adaptés jusqu’à une intensité de 35A. Les balais situés en position 4 et 5 sont des balais doubles (‘balais jumelés’). Plus petits que les autres balais, ils peuvent cumuler ensemble une intensité de 35A au maximum. Cette configuration a pour principal avantage d’obtenir un collecteur de courant parfaitement équilibré. Grâce à l’assemblage à queue d’aronde, les sabots coulissants sont faciles à fixer sur le collecteur de courant.

Ce produit ne peut actuellement pas être ajouté au panier. Veuillez SVP nous contacter pour un chiffrage
Tableau de sélection des collecteurs de courant standard + boîtes de transition






A max.
35

70

100

nombre de pôles
type de collecteur
courant
type de boîtier de
transition
type de collecteur
courant
type de boîtier de
transition
type de collecteur
courant
type de boîtier de
transition
2
CL7-2-35
TTB35-4
CL7-2-70
TTB70-4
CL7-2-100
TTB100-4
3
CL7-3-35

CL7-3-70

CL7-3-100

4
CL7-4-35

CL7-4-70

CL7-4-100

5
CL7-5-35
TTB35-7
CL7-5-70
TTB70-7
CL7-5-100
TTB100-7
6
CL7-6-35

CL7-6-70

CL7-6-100

7

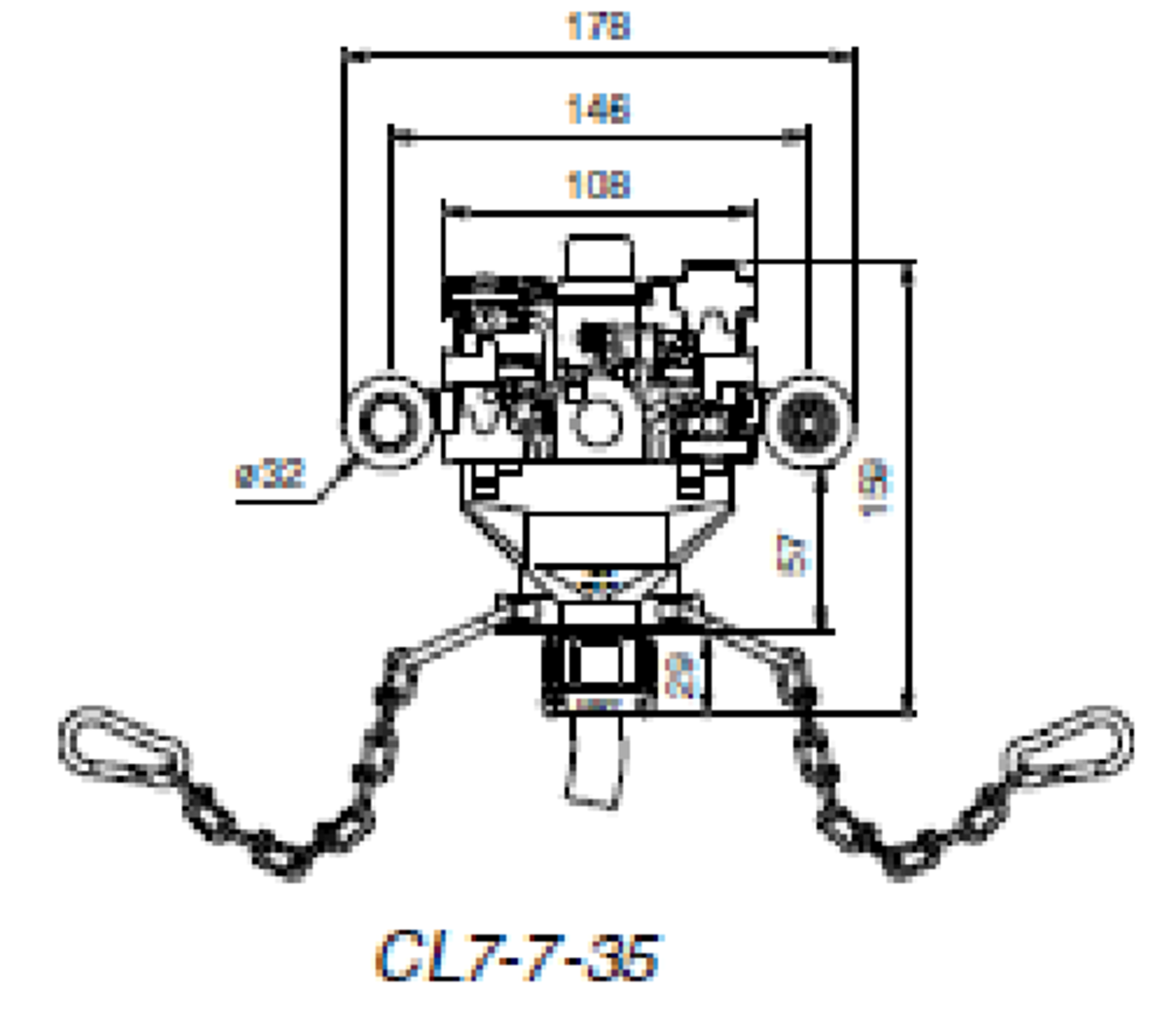

CL7-7-35

CL7-7-70

CL7-7-100


Lors de l'application de 2 ou 3 chariots collecteurs séparés par appareil à alimenter (par exemple pour des installations de transfert), les boîtes de transition suivantes sont utilisées:



nombre de collecteurs de courant
type de collecteur de courant
type de boîtier de
transition
2 collecteurs de courant
CL7-2 Jusqu'à 4-35
TTB70-4
2 collecteurs de courant
CL7-5 Jusqu'à 7-35
TTB70-7
2 collecteurs de courant
CL7-2 Jusqu'à 5-70
OG200-5
2 collecteurs de courant
CL7-6 Jusqu'à 7-70
OG200-7
2 collecteurs de courant
CL7-2 Jusqu'à 4-100
OG300-4
2 collecteurs de courant
CL7-5 Jusqu'à 7-100
OG300-7
3 collecteurs de courant
CL7-2 Jusqu'à 4-35
TTB100-4
3 collecteurs de courant
CL7-5 Jusqu'à 7-35
TTB100-7
3 collecteurs de courant
CL7-2 Jusqu'à 4-70
OG300-4
3 collecteurs de courant
CL7-5 Jusqu'à 7-70
OG300-7
TYPES DE BALAIS À CHARBON

Balais à charbon standard

Balais en graphite d'argent*

application
Position du balai dans le
collecteur de courant
Réf. AKAPP
pour conducteurs
normaux
Réf. AKAPP

pour conducteurs
d'argent

Balai de phase** norm.
1,2,3 en 6
1411021
K91P
1412221
KZ91P
Balais de phase** jumelés
4 en 5
1410601
C91D
1410621
CZ91D
Balai de terre
7
1410521
C91A
1410531
CZ91A
* Les balais Silvergraphite sont plus souples que les conducteurs
** Convient aussi pour C.S.
