Informations générales :

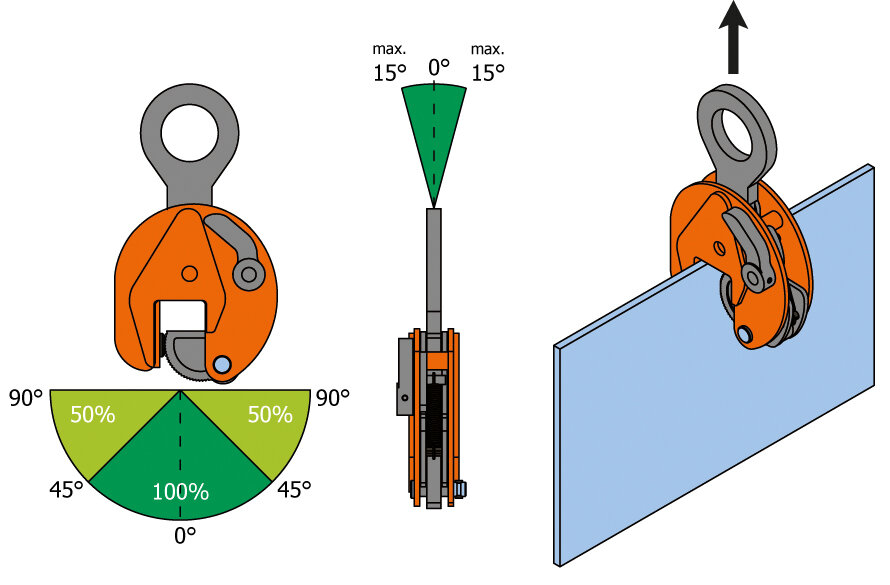

Pour lever et tourner des tôles, des plaques en acier et des constructions à la verticale. Équipées d'un levier de sécurité, qui, lorsqu'il est fermé, garantit le blocage de la pince sur la pièce à lever. Les pinces de type SVCW possède une zone de préhension plus large. La charge minimale autorisée représente 10 % de la charge maximale.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

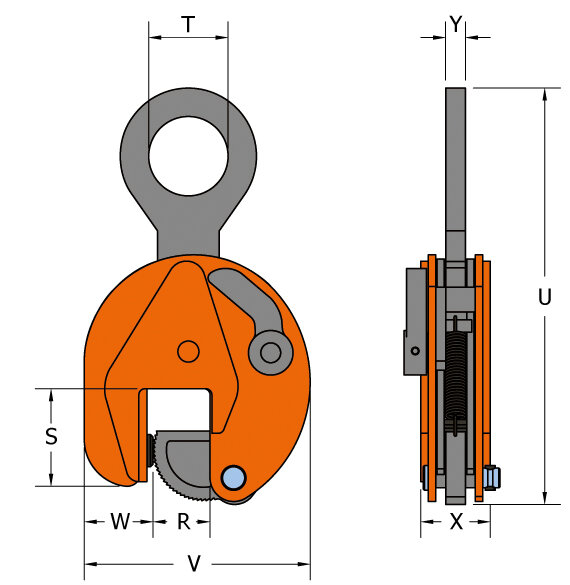

Réf. Type X Y
mm
Ouverture R
mm
S
mm
T
mm
U
mm
V
mm
L mm Poids
og
CAD
16.01VCW0.75t VCW 0.75 t 37 10 0-13 47 30 202 100 37 1,7
16.01VCEW1t VCEW 1 t 47 15 0-25 56 45 263 141 37 3,5
16.01VCEW3t VCEW 3 t 56 16 0-35 78 64 336 183 56 7
16.01VCEW2t VCEW 2 t 56 16 0-35 78 64 336 183 56 7
16.01VCEW4.5t VCEW 4.5 t 77 20 0-25 85 70 423 203 60 15
16.01VCEW4.5t VCEW 4.5 t 78 20 0-45 85 70 425 228 60 16
16.01VCW6t VCW 6 t 78 20 0-32 114 75 490 225 78 19
16.01VCEW6t VCEW 6 t 78 20 0-50 114 75 490 259 82 21
16.01VCW7.5t VCW 7.5 t 82 20 0-40 111 75 530 246 76 24
16.01VCEW7.5t VCEW 7.5 t 86 20 0-55 111 75 522 267 70 26
16.01VCW9t VCW 9 t 86 20 0-55 111 75 522 267 70 27
16.01VCW12t VCW 12 t 94 44 0-52 148 85 617 295 100 37
16.01VCW15t VCW 15 t 106 49 0-76 209 86 810 373 136 70
16.01VCW17t VCW 17 t 106 49 0-76 209 86 810 373 136 71
16.01VCW20t VCW 20 t 140 66 0-80 250 100 933 563 153 149
16.01VCW25t VCW 25 t 140 66 5-85 250 100 925 563 148 149
16.01VCW30t VCW 30 t 142 66 10-90 250 100 918 568 153 155,5
