Informations générales :
La pince de type VUW-R est proposée pour le transport d'aciers et de pièces de constructions inoxydables. Le pivot et le segment denté de cette pince sont réalisés en acier spécial inoxydable.

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

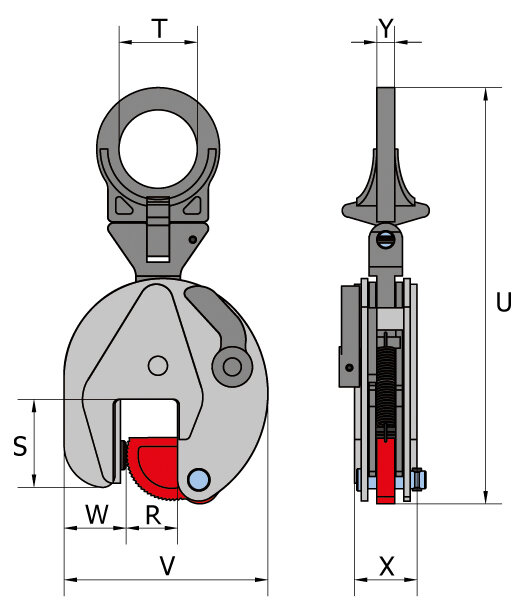

Réf. Type X Y
mm
Ouverture R
mm
S
mm
T
mm
U
mm
V
mm
L mm Poids
kg
CAD
16.01VCW-R0.75t VCW-R 0.75 t 37 10 0-13 47 30 202 100 37 1,7
16.01VCEW-R1t VCEW-R 1 t 47 15 0-25 56 45 263 141 37 3,5
16.01VEUW-R1t VEUW-R 1 t 47 15 0-25 56 50 292 141 37 3,8
16.01VCEW-R2t VCEW-R 2 t 56 16 0-35 78 64 336 183 56 7
16.01VCEW-R3t VCEW-R 3 t 56 16 0-35 78 64 336 183 56 7
16.01VUW-R2t VUW-R 2 t 56 16 0-20 78 70 370 165 54 7
16.01VEUW-R2t VEUW-R 2 t 56 16 0-35 78 70 372 183 56 8
16.01VEUW-R3t VEUW-R 3 t 56 16 0-35 78 70 372 183 56 8
16.01VCEW-R4.5t VCEW-R 4.5 t 78 20 0-45 85 70 425 228 60 16
16.01VEUW-R4.5t VEUW-R 4.5 t 78 20 0-45 85 70 431 228 60 16,5
16.01VCEW-R6t VCEW-R 6 t 78 20 0-50 114 75 490 259 82 21
16.01VEUW-R 6 t VEUW-R 6 t 78 32 0-50 114 78 527 259 82 24
16.01VCEW-R7.5t VCEW-R 7.5 t 86 20 0-55 111 75 522 267 70 26
16.01VEUW-R7.5t VEUW-R 7.5 t 86 32 0-55 111 78 560 267 70 28
16.01VUW-R0.75t VUW-R 0.75 t 37 10 0-13 47 30 203 100 37
