Informations générales :
Treuil électrique à vis sans fin avec une capacité de 200 à 1700 kg.
Une gamme de treuils électriques à vis sans fin autobloquants développée conformément aux normes européennes relatives aux treuils de levage. Développé selon les normes P-82-NEN 3508-K3 et DIN 15020-1AM pour une plus longue durée de vie. Le carter de vis sans fin autobloquant est combiné avec un frein moteur "fail-safe" automatique pour un contrôle précis de la charge.
Les modèles EN 580 jusqu'à EN 1700 viennent en version standard avec un moteur rainuré pour assurer une plus longue durée de vie du câble.

Caractéristiques standard :

  • Carter à vis sans fin autobloquant.
  • Moteur freiné en aluminium IP 54 400 VAC / 3 phases / 50 Hz.
  • Tambour câble en acier rainuré pour les modèles EN 580 jusqu'à EN 1700.
  • Support tambour unilatéral (EN 200, EN 450).
  • Support tambour bilatéral (tous les autres modèles).
  • agent de conservation à 2 composants, 2 couches, couleur RAL 5010.

Options :

  • Moteur en fonte IP56 TENV pour les applications offshore.
  • Autres moteurs, par exemple 220 V AC, moteur monophase ou moteur 24V DC.
  • Moteurs antidéflagrants.
  • Vitesses et dimensions/capacités de tambour alternatives.
  • Capot protecteur en acier pour le moteur.
  • Capot tambour.
  • Câble rouleau de pression.
  • Commande d'urgence manuelle.
  • Fins de course.
  • Limitateur de charge (obligatoire selon CE à partir d'une CMU de 1000 kg).
  • Variateur de vitesse pour vitesses variables.
  • Options de commande diverses.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type WLL 1st layer kg WLL 3rd layer kg Recommended rope dia.
mm
Vitesse 1ère couche (m/mon) Capacité du tambour 1ère couche
m
Capacité du tambour 3ème couche
m
Motor power 400 VAC kW Poids sans câble
kg
CAD
4005061 EN 200 200 165 5 6 3 11 0,55 20
4005062 EN 450 450 375 6 7 3 11 1,1 35
4005063 EN 500 500 405 7 5,5 7 25 1,1 60
4005064 EN 800 800 640 8 6 6 23 1,5 90
4005065 EN 1050 1 050 840 10 7,5 9 31 3 150
4005066 EN 1325 1 325 1 065 11 8 11 40 4 195
4005067 EN 1700 1 700 1 370 12 9 13 48 5,5 260

Download CAD

Description

Get CAD
Télécharger

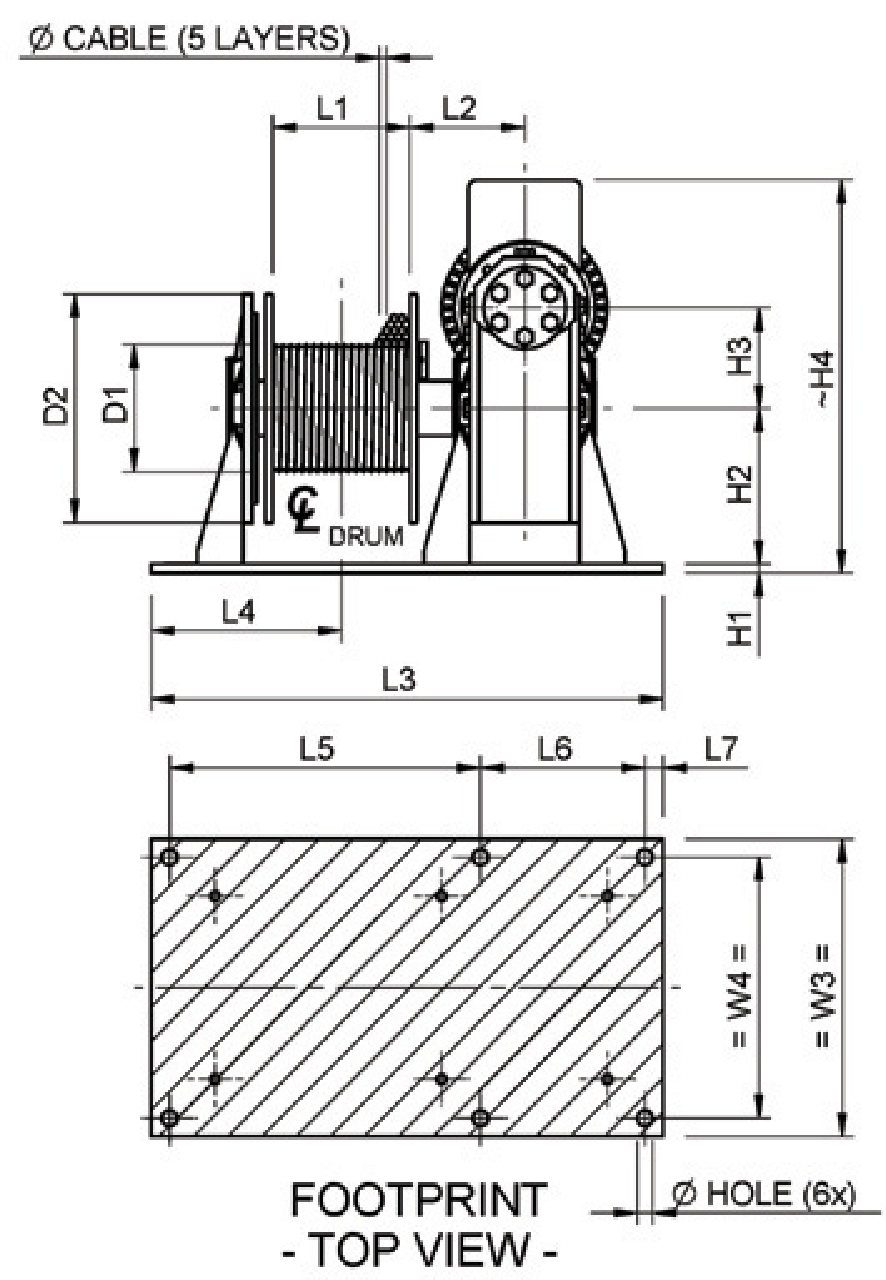

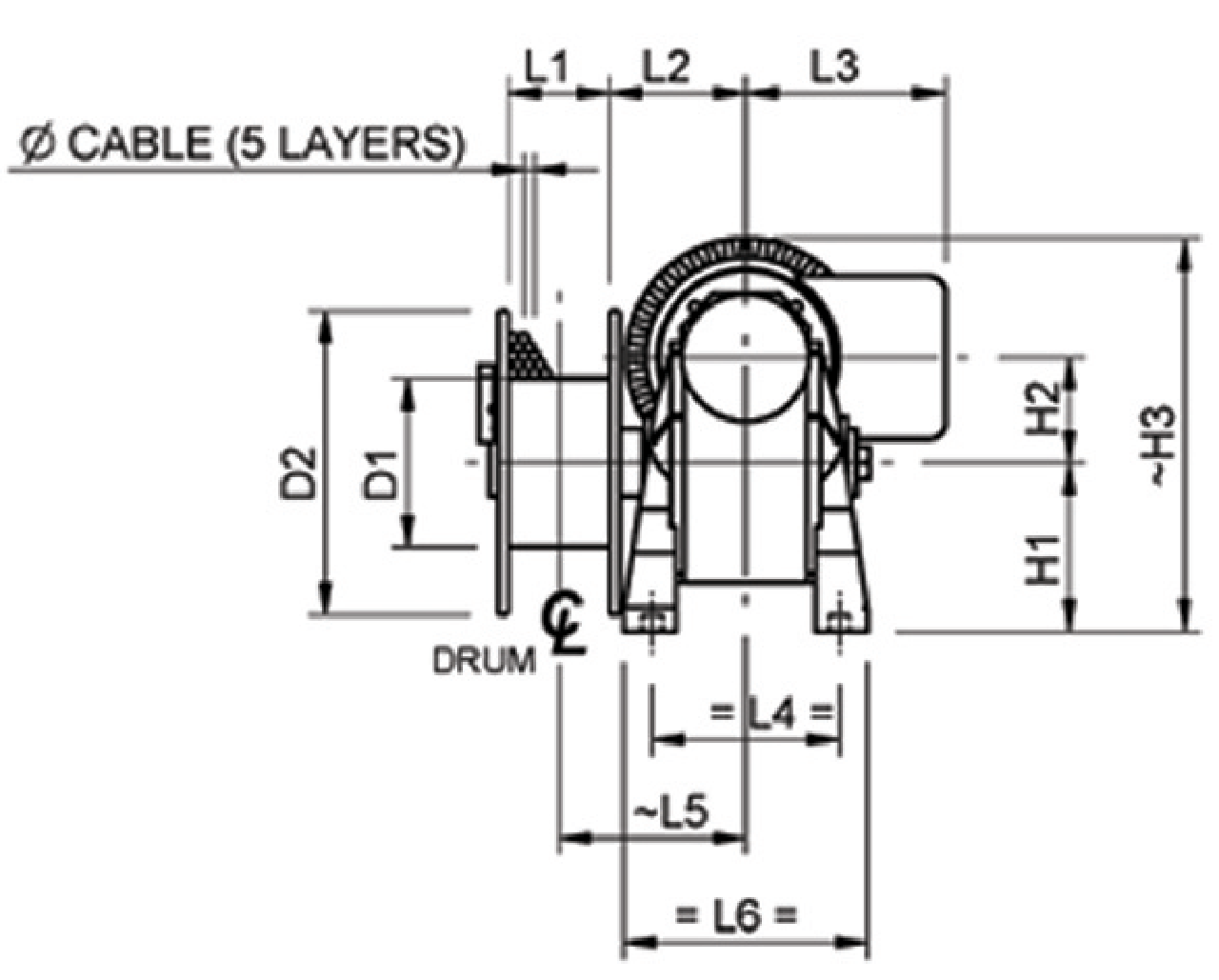

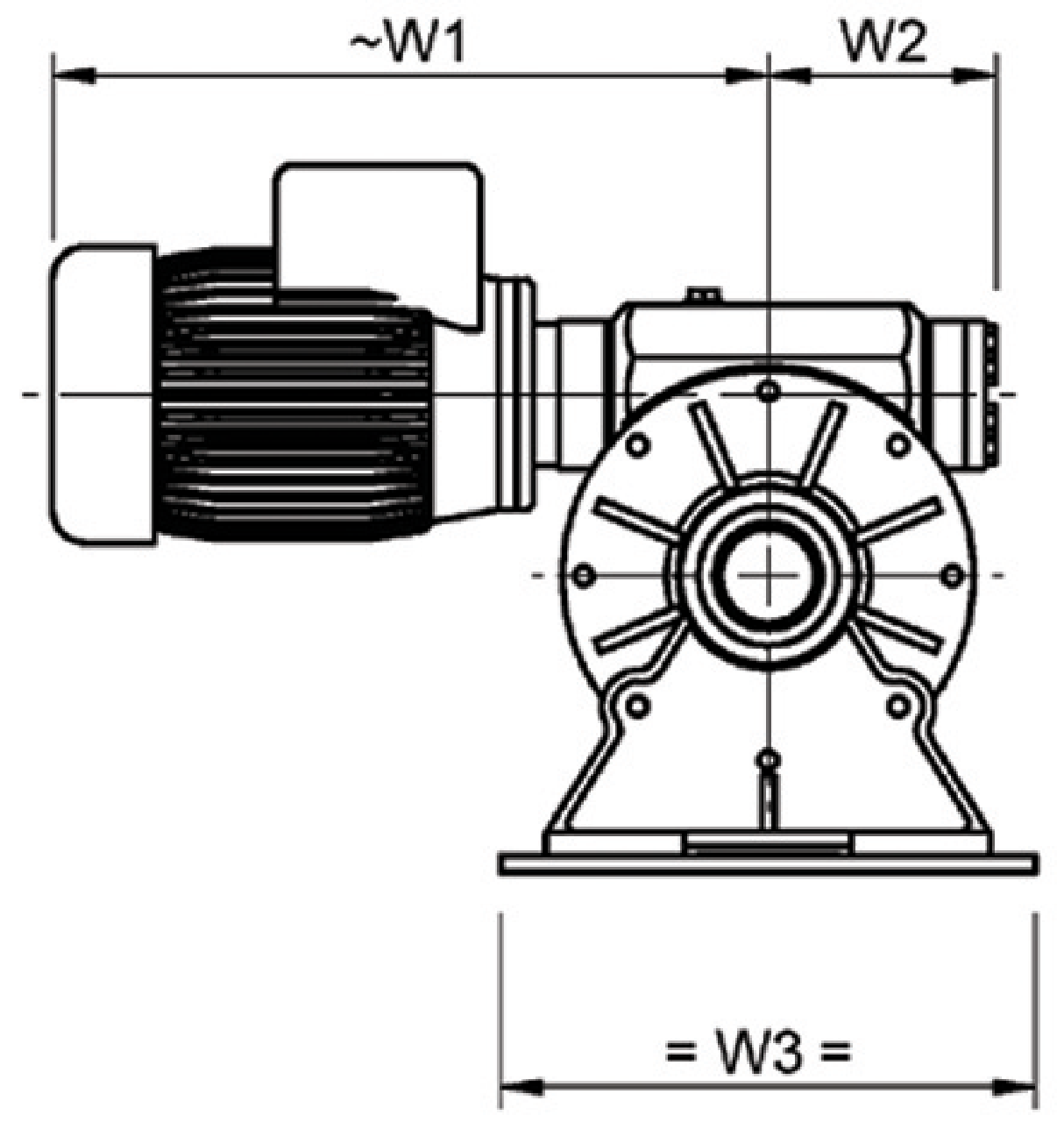

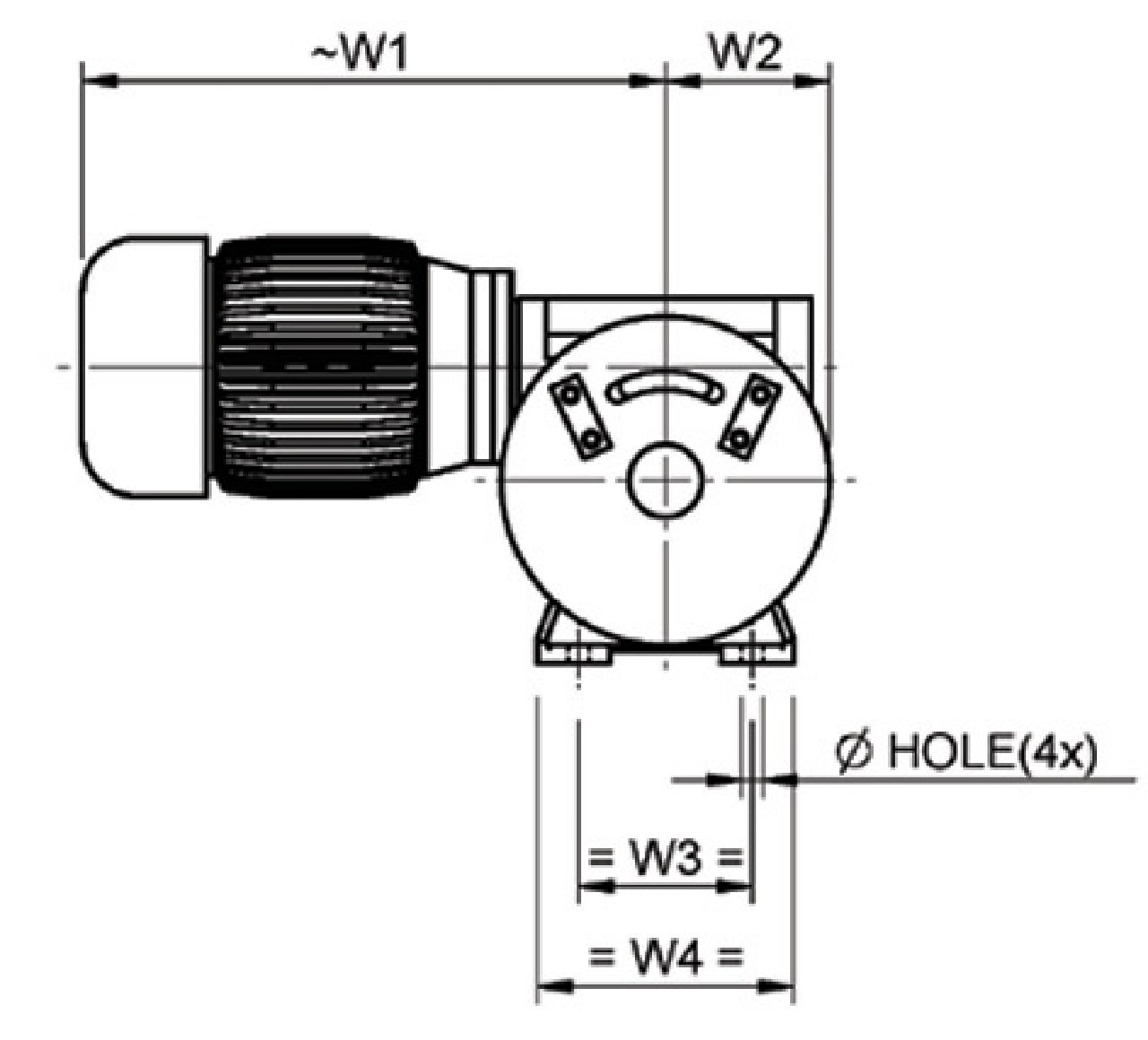

Type
Poids
Dimensions (mm)


















kg
D1
D2
L1
L2
L3
L4
L5
L6
L7
H1
H2
H3
H4
W1
W2
W3
W4
Ø trou
EN 200
20
100
180
60
81
118
111
111
143
-
100
62
233
-
319
90
95
140
11,5
EN 450
35
121
200
60
91
129
146
121
186
-
142
87
309
-
374
110
140
220
11,5
EN 500
60
121
200
150
104
500
187
320
150
15
10
142
87
320
392
110
270
240
13
EN 800
90
127
250
150
125,5
560
203
340
180
20
10
170
110
380
435
140
325
285
17
EN 1050
150
159
280
200
146,5
640
232
415
185
20
15
195
130
443
496
154
370
320
17
EN 1325
195
178
320
250
155
710
260
470
200
20
15
220
150
510
525
180
410
360
17
EN 1700
260
195
370
300
180
850
318
565
235
25
15
254
182
579
634
207
440
380
20
