Informations générales :
Palan pneumatique à chaîne pour charges de 9000 à 15000 kg.
Cette gamme de palans pneumatiques Red Rooster est spécialement conçue pour une utilisation dans l’industrie lourde. Corps robuste en acier.

Caractéristiques standard :

  • Vitesse de levage variable (réglable), départ et arrêt sans à coups
  • Totale précision et une commande de variation de vitesse
  • Conception compacte
  • Arrêt en position de fin de course
  • Cordon de commande ou une commande par boite à boutons avec arrêt d’urgence.
  • Limiteur de charge intégré, sans perte de hauteur de construction (sauf type TCR-600250 250 kg.).
  • Pression d’air 0,4 - 0,63 MPa
  • Insonorisaton interne.

Options :

  • Spécification Marine / résistant aux corrosions
  • Systèmes de peinture de C2 - Industrial à C5 - spécification Offshore (Finition rouge en standard, d'autres couleurs RAL sont disponibles sur demande).
  • Diverses possibilités de commande.
  • Commande à distance radio pour commande électropneumatique.
  • Bac/sac à chaîne (PVC, galvanisé ou acier inoxydable).
  • Différents types de suspension disponibles.
  • Systèmes d'alimentation en air et vannes.
  • Dispositif de conditionnement d'air comprimé.
  • Systèmes de feston.

Recommandations :
Nous recommandons vivement l'utilisation d'un appareil de conditionnement d'air SMC (disponible séparément).
Type AC40-F04DM-8-B.


Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
Type Consommation d'air en levage Consommation d'air en descente Brin Vitesse de levage en pleine charge (m/min) Vitesse de descente en pleine charge (m/min) Coupleur Pression de travail (bar) Poids avec 3m de chaîne (kg) Vitesse de levage à vide (m/min) Dia flexible CAD
9 TCR-9000C3 33 43 3 (11,2x34mm) 0,9 1,5 1/2" BSPT 6 150 1,9 3/4"
9 TCR-9000P3 33 43 3 (11,2x34mm) 0,9 1,5 1/2" BSPT 6 150 1,9 3/4"
12 TCR-12000C4 33 43 4 (11,2x34mm) 0,7 1,1 1/2" BSPT 6 170 1,4 3/4"
12 TCR-12000P4 33 43 4 (11,2x34mm) 0,7 1,1 1/2" BSPT 6 170 1,4 3/4"
15 TCR-15000C5 33 43 5 (11,2x34mm) 0,6 0,9 1/2" BSPT 6 210 1,1 3/4"
15 TCR-15000P5 33 43 5 (11,2x34mm) 0,6 0,9 1/2" BSPT 6 210 1,1 3/4"

Download CAD

Description

Get CAD
Télécharger

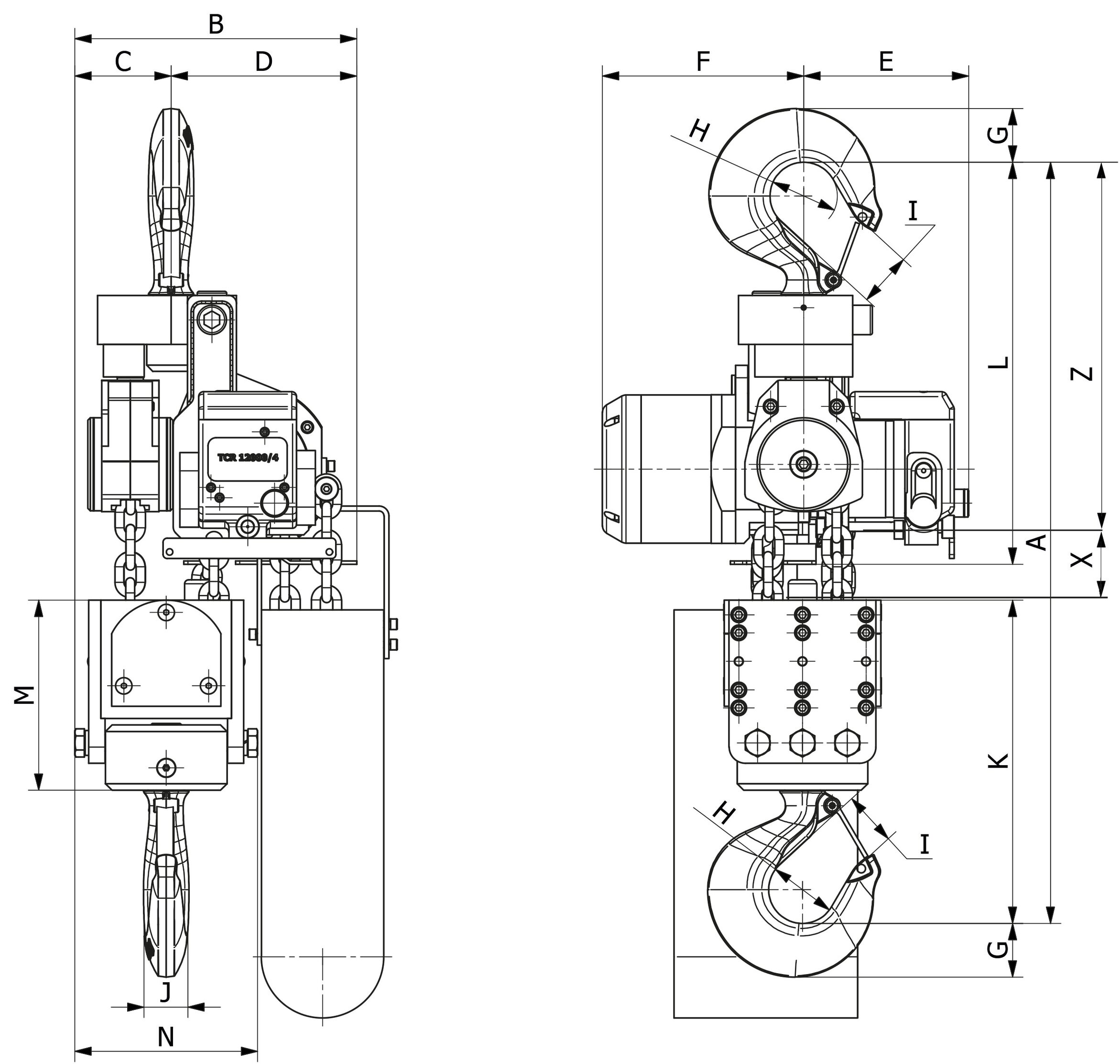

Type
Mesures (mm)
















A
B
C
D
E
F
G
I
J
K
L
M
N
X
Z
TCR-9000C3 / TCR-9000P3
842
378
114
140
247
202
60
75
53
42
370
439
220
240
100
380
TCR-12000C4 / TCR-12000P4
950
346
118
228
202
247
67
84
58
52
396
493
233
224
100
390
TCR-15000C5 / TCR-15000P5
950
403
110
293
211
238
67
84
58
52
391
431
230
280
100
390
