Informations générales:
Gamme de treuils manuels à vis sans fin de 250 à 3500 kg, modèles avec châssis peint, en acier galvanisé ou inox.
Fabrication française. Conforme à la Directive Machines 2006/42/CE. Conçu selon la norme NF EN 13157.

Utilisation:

  • Opérations de levage ou traction/halage
  • Position en applique ou à plat
  • Industrie
  • Salles de spectacle : décors de théâtre, équipements scéniques
  • Traitement des eaux, retenues d'eaux
  • Salles de sport
  • Suspension de lustres...


Détails:

  • Pièces mécaniques usinées et protégées par cataphorèse.
  • Ressort de cliquet en inox.
  • Sécurité absolue par la réduction roue/vis sans fin et frein automatique.
  • Système de réduction entièrement protégé par capot métallique ou plastique, assurant une parfaite sécurité.
  • Tambour débrayable à vide uniquement associé à un système interdisant l'enroulement du câble à l'envers (ensemble breveté).
  • Ensemble manivelle ergonomique et amovible avec poignée tournante. Le bras de cette manivelle est réglable afin de minimiser les efforts suivant les charges.
  • Manivelle positionnée à droite.
  • Bouton de réglage de la manivelle imperdable.
  • Finition : châssis en acier galvanisé, peint ou en inox.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

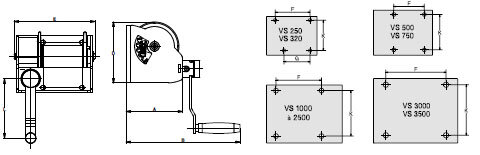

Réf. A
mm
B
mm
D
mm
E
mm
F
mm
G
mm
K
mm
L
mm
CAD
VS1000 302 470 302 322 167 - 250 340
VS1450 302 470 302 322 167 - 250 340
VS1500 350 518 330 370 200 - 250 340
VS2000 350 518 330 370 200 - 250 340
VS2000 356 520 390 420 260 - 295 340
VS250 140 307 142 206 130 95 100 240
VS2500 356 520 390 420 260 - 295 340
VS3000 480 640 450 530 390 - 380 340
VS320 140 307 142 206 130 95 100 240
VS3500 480 640 450 530 390 - 380 340
VS500 162 325 175 233 112 - 130 240
VS750 162 325 175 233 112 - 130 240

* Câble en option.
