Powertex
  • Cr6+ Free

Le PPT-S2 Powertex est un chariot de qualité, durable et facile à installer sur des poutres et des rails horizontaux.

Le chariot peut facilement être positionné le long de la poutre en le poussant ou le tirant grâce à ses roues en acier de qualité.

Caractéristiques

  • Tous les chariots POWERTEX sont testés pour une charge de 1,5 x CMU
  • Arrêts mécaniques intégrés dans la conception pour empêcher le déraillement
  • Equipé d’un axe avec œil pour le crochet supérieur du palan ou en connexion directe
  • L’axe peut pivoter à 90 degrés pour permettre une connexion directe au palan POWERTEX S2 sans l'intermédiaire dun crochet/oeil
  • Les butoirs en caoutchouc absorbent les chocs
  • Equipé d’une puce RFID pour un enregistrement et une maintenance rapides
  • Un code QR permet l’accès aux manuels d’utilisation à tout moment
  • Le PPT-S2 est facile à monter et à démonter sur un rail ou une poutre horizontale
  • Sa conception en 3 pièces rend l'installation rapide et ergonomique
  • L’axe est facilement verrouillé grâce aux plaques de support
  • Les axes des galets sont soudés robotiquement pour des joints de soudure de qualité
  • Equipé de galets de roulement en acier doublement scellés ne nécessitant aucun entretien
  • Les plaques support sont peintes à la poudre et donnent une belle finition durable
  • Adapté à la plupart des poutres et des palans électriques
  • Des axes plus longs peuvent être fournis pour s’adapter à des poutres plus larges
  • Peut être transformé en version BT Blackline en ajoutant l’étiquette grise sur la plaque signalétique brillante



Les produits Blackline BT peuvent être utilisés dans l'industrie du théâtre et du divertissement.

  • Marquage: Selon la norme, Marqué CE, CMU, largeur de la poutre, numéro de série individuel
  • Finition: Peinture à la poudre noire
  • Norme: EN 13157
  • Coefficient de sécurité: 4:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

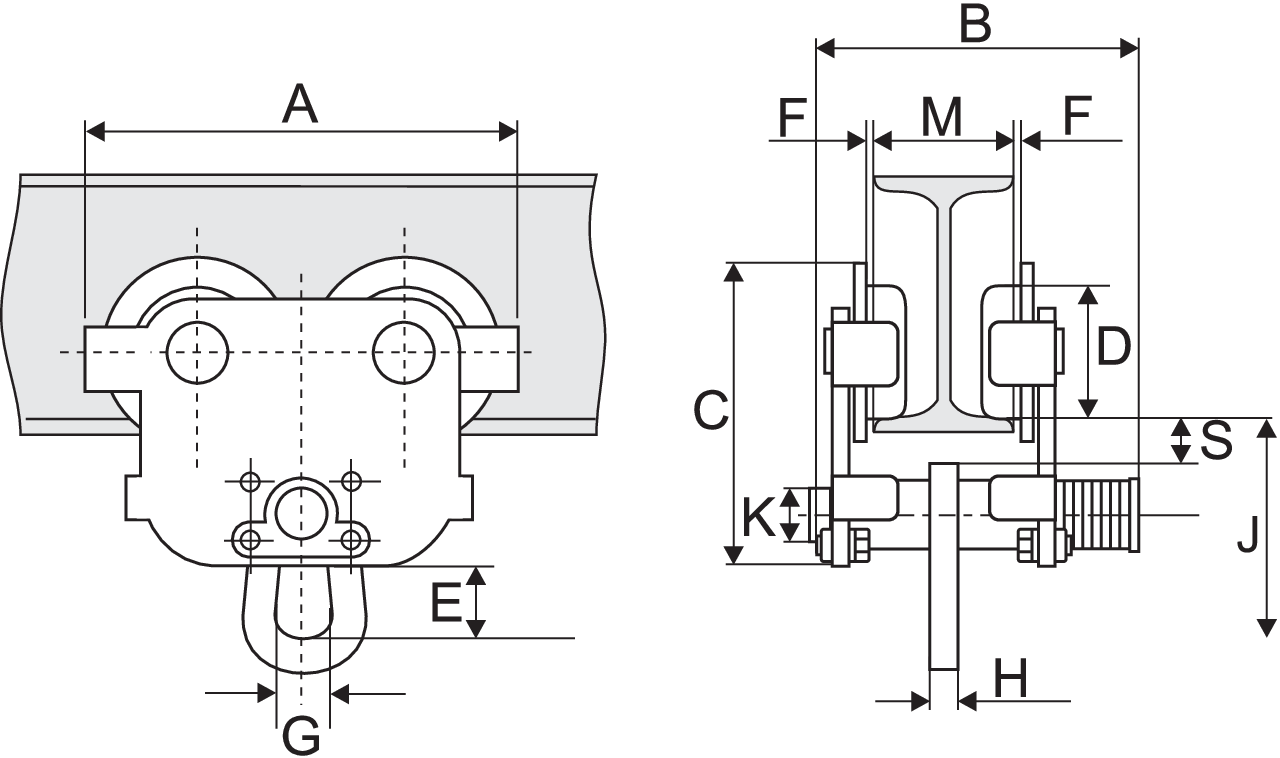

Réf. CMU
Tonnes
Modèle Largeur de la bride M mm Rayon minimum mm A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S
mm
Poids
kg
CAD
16.05PPTS20025 0,25 PPT-S2 50-152 800 188 208 137 50 29 1 – 1,5 28 6 104 20 27 4,6
16.05PPTS2005 0,5 PPT-S2 50-135 800 205 198 150 55 30 1,5 – 2 28 8 111 28 27 6,8
16.05PPTS2005B 0,5 PPT-S2 130-215 800 242 211 174 68 30 1,5 – 2 32 10 118 32 28 6,8
16.05PPTS2005C 0,5 PPT-S2 215-300 800 270 238 194 80 49 1,5 – 2 40 12 147 36 27 6,8
16.05PPTS2010 1 PPT-S2 55-140 1 000 325 246 234 100 60 2-3 49 14 177 44 29 11,2
16.05PPTS2010B 1 PPT-S2 140-215 1 000 370 280 234 110 79 2-3 59 16 219 55 29 11,2
16.05PPTS2010C 1 PPT-S2 215-300 1 000 205 278 267 55 30 1,5 – 2 28 8 111 28 27 11,2
16.05PPTS2020 2 PPT-S2 65-155 1 100 205 363 150 55 30 1,5 – 2 28 8 111 28 27 16,9
16.05PPTS2020B 2 PPT-S2 150-230 1 100 242 286 150 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2020C 2 PPT-S2 230-300 1 100 242 371 174 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2030 3 PPT-S2 90-160 1 300 270 313 174 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030B 3 PPT-S2 160-230 1 300 270 383 194 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030C 3 PPT-S2 230-300 1 300 325 316 194 100 60 2 – 3 49 14 177 44 29 28,6
16.05PPTS2050 5 PPT-S2 90-180 1 500 325 386 234 100 60 2 – 3 49 14 177 44 29 44,8
16.05PPTS2050B 5 PPT-S2 180-230 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8
16.05PPTS2050C 5 PPT-S2 230-300 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8

Télécharger CAD
