Informations générales:
Gamme de treuils manuels à engrenages de 300 à 2750 kg, modèles avec châssis peint, en acier galvanisé ou inox.
Fabrication française. Conforme à la Directive Machines 2006/42/CE. Conçu selon la norme NF EN 13157.

Utilisation :

  • Opérations de levage ou traction/halage
  • Position à plat
  • Industrie
  • Salles de spectacle : décors de théâtre
  • Traitement des eaux, retenues d'eaux
  • Salles de sport
  • Suspension de lustres...

Détails:

  • Pièces mécaniques usinées et protégées par cataphorèse.
  • Ressort de cliquet en inox.
  • Engrenages droits usinés.
  • Frein automatique en matériaux composites.
  • Système de réduction entièrement protégé par capot métallique ou plastique, assurant une parfaite sécurité.
  • Tambour débrayable à vide uniquement, associé à un système interdisant l'enroulement du câble à l'envers (ensemble breveté).
  • Ensemble manivelle ergonomique et amovible avec poignée tournante. Le bras de cette manivelle est réglable afin de minimiser les efforts suivant les charges.
  • Bouton de réglage de la manivelle imperdable.
  • Finition : châssis en acier galvanisé, peint ou en inox
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

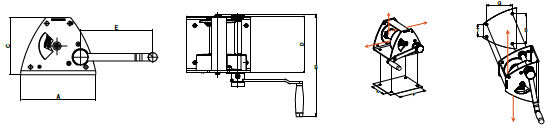

Réf. A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
K
mm
S (mm) T
mm
CAD
GR1000 410 485 305 300 340 370 - 236 - -
GR1450 410 485 305 300 340 370 - 236 - -
GR2000 510 585 360 400 340 440 - 325 - -
GR2750 510 585 360 400 340 440 - 325 - -
GR300 249 400 190 217 240 200 145 144 184 76
GR500 249 400 190 217 240 200 145 144 184 76
GR530 249 400 190 217 240 200 145 144 184 76
GR750 249 400 190 217 240 200 - 144 - -

* Câble en option
