Informations générales :

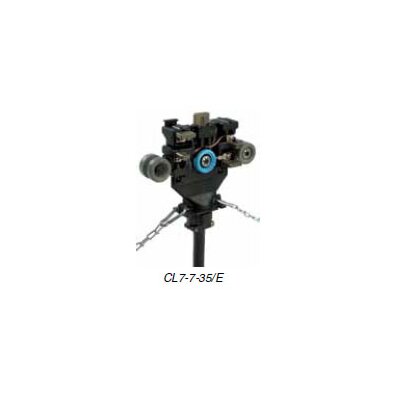

La conduction actuelle du Multiconducteur au dispositif à alimenter s'effectue par le chariot collecteur. Le contact avec les conducteurs plats en cuivre est maintenu ininterrompu au moyen de balais de charbon souples et extrêmement résistants à l'usure fabriqués à partir d'un alliage de charbon de bronze spécifique. Le chariot collecteur est tiré dans le Multiconducteur par la machine en mouvement à alimenter et au moyen d'un bras de remorquage monté sur cette machine. Les conducteurs en cuivre ininterrompus du système multiconducteur assurent des vitesses de déplacement extrêmement élevées. Pour les vitesses de déplacement plus élevées, pour les chantiers lourds et/ou pour les environnements poussiéreux, les chariots collecteurs sont équipés de roues à billes à l'épreuve de la poussière. Des chariots collecteurs multiconducteurs sont disponibles pour la gamme 2 à 7 conducteurs avec des capacités de charge de courant de 35A, 70A et 100A (DC 60%) ou 27,11A, 54,22A et 77,46A (DC 100%). Applicable à partir de -20 ° C (types ../LT de -30 ° C) jusqu'à + 80 ° C.
Balais de charbon :

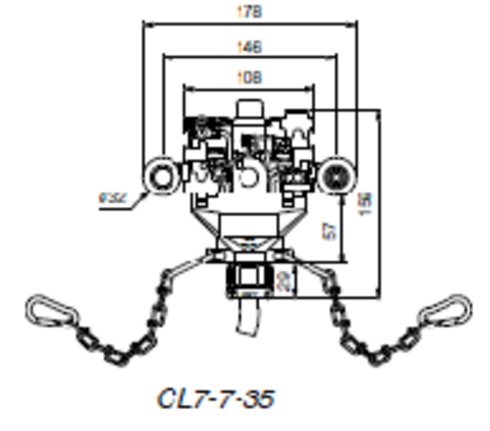

Les collecteurs de courant de la série C7 sont livrés par défaut avec des balais de charbon suivant le tableau. Le schéma ci-contre indique le positionnement des balais. Les balais sont adaptés jusqu’à une intensité de 35A. Les balais situés en position 4 et 5 sont des balais doubles (‘balais jumelés’). Plus petits que les autres balais, ils peuvent cumuler ensemble une intensité de 35A au maximum. Cette configuration a pour principal avantage d’obtenir un collecteur de courant parfaitement équilibré. Grâce à l’assemblage à queue d’aronde, les sabots coulissants sont faciles à fixer sur le collecteur de courant.
Sélectionnez la variante de votre choix.
