Informations générales :

  • Couleur : bleu
  • Fourni avec des boulons écrous.
  • Chargement en ligne droite uniquement.
  • Avec filetage trapézoïdal.
  • Charge de rupture = 5 x CMU.

En option :

  • Autres couleurs ou galvanisé
  • Autres terminaisons (veuillez nous contacter).
  • Verrouillage
  • Molette ou cliquet
  • Autres dimensions
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

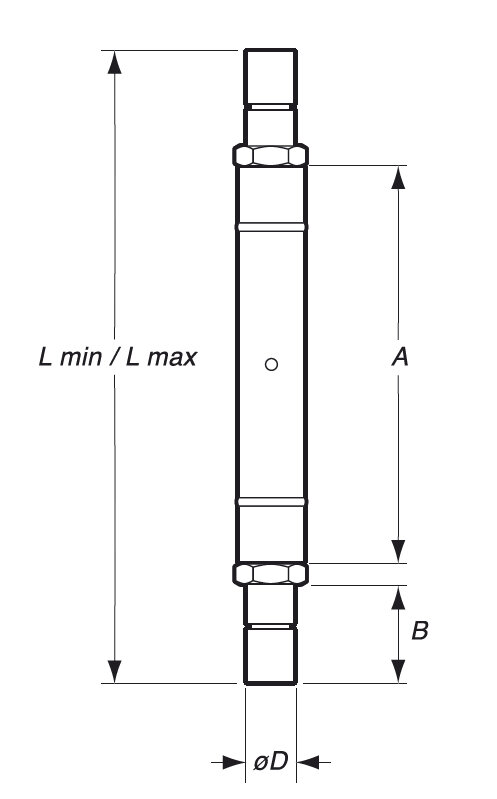

Réf. CMU
Tonnes
Longueur int. corps
mm
Filetage trapézoïdal L min.
mm
L max.
mm.
A
mm
B
mm
I
mm
Poids
kg
CAD
11.55410063055 6,3 273 44 x 7 519 792 380 50 45 16
11.55410080055 8 301 48 x 8 569 870 420 55 50 24
11.55410100055 10 303 52 x 8 625 928 460 60 55 32
11.554.0126055 12,6 348 55 x 9 678 1 026 500 65 60 42
11.55410160055 16 362 65 x 10 750 1 112 540 75 70 58
11.55410200055 20 400 70 x 10 800 1 200 500 80 75 73
11.5541020055 25 420 75 x 10 858 1 278 540 85 80 82
11.55410315055 31,5 430 80 x 10 920 1 354 660 90 90 118
