pewag

Informations générales : Maillon de jonction (anneau de couplage) CLW Connex pour le système Pewag Connex.
Pour les applications où le boulon ne peut pas être démonté.
Convient uniquement pour charge en ligne droite.

  • Matériel: Grade 10.
  • Marquage: Selon la norme, Marqué CE, Pewag ou PW, Winner ou 10, H16, CE, code du lot et type.
  • Température maximale d'utilisation: 380°C.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

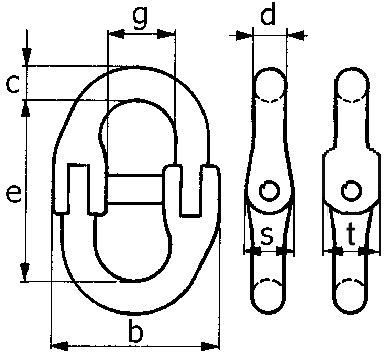

Réf. Type CMU
Tonnes
b
mm
c
mm
d
mm
E
mm
g
mm
s
mm
t
mm
Poids
kg
CAD
11.0657547 CLW 7 1,9 47 10 9 51 17 13 14 0,12
11.0693058 CLW 10 4 64 15 13 72 24 18 22 0,42
11.0640698 CLW 13 6,7 79 20 17 88 28 22 26 0,84
11.0674337 CLW 16 10 106 21 21 103 33 29 31 1,4
