Informations générales : Les crochets de raccourcissement à chape KPW permettent de raccourcir des chaînes sans réduire la charge de travail.

  • Matériel: Grade 10.
  • Marquage: Selon la norme, Pewag ou PW, Winner ou 10, H16, CE, code du lot et type.
  • Température maximale d'utilisation: 380°C.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1.
  • Grade: 10
8040100 / KPW crochet de raccourcissement à chape

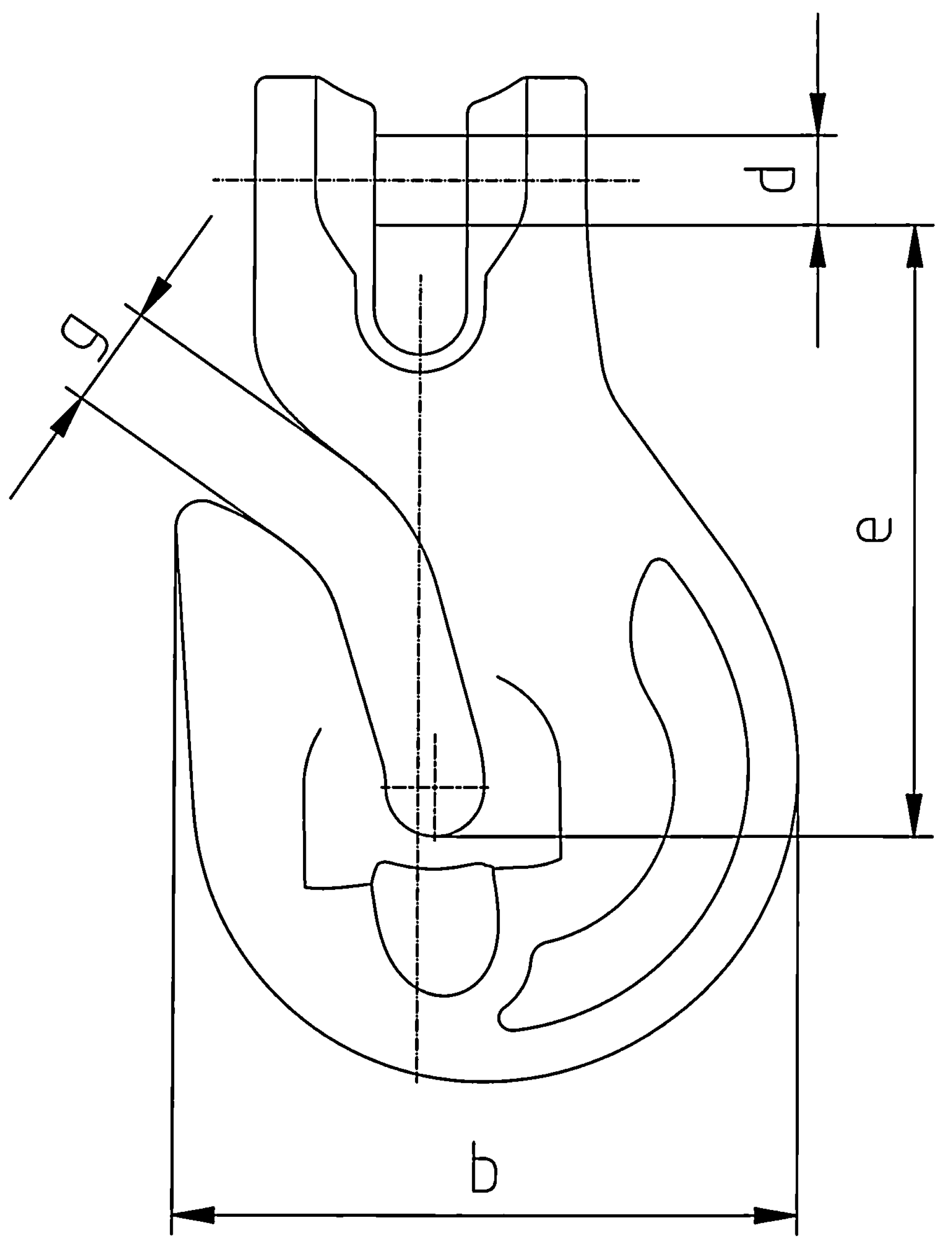

8040100 / KPW crochet de raccourcissement à chape_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes
E
mm
B
mm
D
mm
g
mm
Poids
kg
CAD
11.2118306 KPW 6 1,4 47 44 7,4 7 0,17
11.2127130 KPW 7 1,9 63 57 9 9 0,44
11.2132496 KPW 8 2,5 63 57 10 9 0,44
11.2127159 KPW 10 4 78 71 12,5 12 0,85
11.2127173 KPW 13 6,7 93 92 16 15 1,75
11.2127330 KPW 16 10 115 113 20 19 3,3
11.2160612 KPW 19/20 16 141 150 24 25 6,15
11.2160613 KPW 22 19 158 165 27 27 9
