Codipro
Généralités :
Se fixe sur un axe fileté suivant notice d’utilisation
Rotation à 360° sous charge en toute sécurité
Graissage permanent anti-tribocorrosion entre les composants.
Cet article peut être certifié sur demande pour une utilisation arrimage.




  • Matériau: acier haute résistance
  • Marquage: Selon la norme, Marqué CE, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

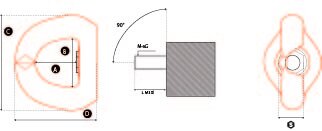

Filetage CMU Couple de serrage (Nm) L max. A (mm) B (mm) C (mm) D (mm) Poids
kg
CAD
11.40FE. SEB M 8 UP 0,4 M 8 (x1,25) 0,40 6 22 38 45 88 80 0,8
11.4OFE. SEB M 10 UP 0,5 M 10 (x1,50) 0,50 10 22 38 45 88 80 0,8
11.40FE. SEB M 12 UP 0,8 M 12 (x1,75) 0,80 15 22 38 45 88 80 0,8
11.40FE. SEB M 16 UP 1,4 M 16 (x2) 1,40 50 22 38 45 88 80 0,8
11.40FE. SEB M 20 UP 2 M 20 (x2,5) 2,00 100 35 55 70 115 106 2,5
11.40FE. SEB M 24 UP 3,4 M 24 (x3) 3,40 160 48 77 94 168 155 6,3
11.40FE. SEB M 30 UP 5,5 M 30 (x3,5) 5,50 250 48 77 94 168 155 6,3
11.40FE. SEB M 36 UP 9 M 36 (x4) 9,00 320 48 77 94 168 155 6,3
Filetage UNC également disponible de UNC 3/8" à UNC 1"1/4
