Général: Point d'élingage rotatif à 360°. L'anneau de charge est chargeable jusqu'à un angle de 130° et peut être positionné à n'importe quel angle grâce à son ressort démontable et breveté. La vis hexagonale spéciale de classe 10.9 est également démontable et sécurisée contre la perte. La vis est 100% testée anti-fissures et protégée contre la corrosion grâce à une finition sans chrome VI.
L'anneau Pewag Winner Profilift Alpha peut être chargé dans toutes directions grâce à une sécurité quadruple contre la rupture. Il est disponible avec un filetage métrique ou UNC. Les points d'élingage avec filetage métrique peuvent également être fournis avec des longueurs de filetage sur mesure.

Utilisation autorisée :
Capacité de charge selon le certificat d'inspection et le tableau de CMU respectivement, dans les directions de tractions indiquées (voir image 1).

Utilisation non autorisée :
Vérifiez bien, lorsque vous choisissez une élingue, que le chargement se fasse correctement, par exemple :

  • vérifiez que la direction de traction n'est pas bloquée
  • vérifiez si la direction de traction se situe bien dans la portée indiquée (voir image 2)
  • vérifiez si la charge ne pousse pas contre les rebords ou contre la charge (image 3)

L'étrier doit être positionné dans la direction de traction avant le chargement. Ne pas pivoter sous charge. Pour en savoir plus, veuillez consulter les instructions d'utilisation.


Pour calculer la longueur du filetage nécessaire (L) :
L=H + S+ K + X

H= Hauteur du matériel
S= Epaisseur de la rondelle de serrage
K= Hauteur de l'écrou (selon la taille du filetage de la vis)
X= Débordement de la vis (double pas de la vis)
L max. = n max.

Outre les longueurs de filetage standard et maximales, Pewag livre des longueurs de filetage sur mesure.
Les longueurs de filetage sur mesure et maximales sont fournies avec une rondelle de serrage et un écrou testé anti-fissures et anti-corrosion.

  • Matériel: Grade 10.
  • Marquage: CMU, dimension filetage et un numéro de série individuel.
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

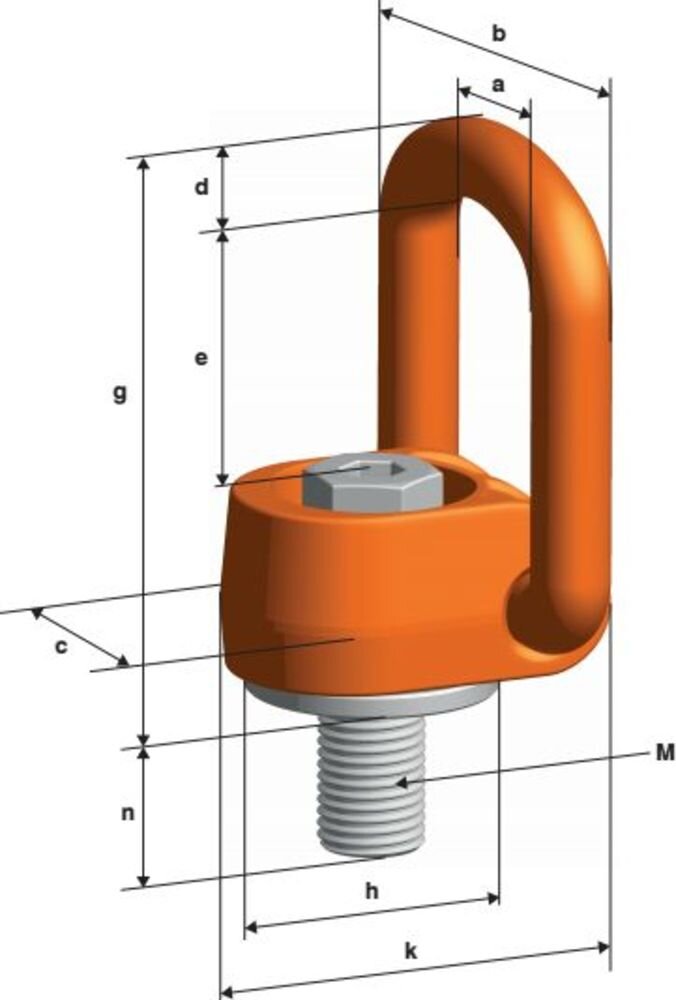

Réf. Type CMU
Tonnes
Filetage n
mm
n max
mm
A
mm
B
mm
C
mm
D
mm
E
mm
g
mm
h
mm
k
mm
Poids
kg
CAD
11.4258491 PLAW 0,3 t 0,3 M8 20 150 45 67 40 11 41 95 36 55 0,57
11.4258493 PLAW 0,63 t 0,63 M10 20 150 45 67 40 11 41 95 36 55 0,58
11.4258496 PLAW 1 t 1 M12 33 170 45 67 40 11 41 95 36 55 0,6
11.4242778 PLAW 1,5 t 1,5 M16 33 260 45 67 40 11 41 95 36 55 0,62
11.4261003 PLAW 2,5 t 2,5 M20 33 335 54 81 50 13 55 112 50 67 1,1
11.4261954 PLAW 4 t 4 M24 36 361 54 87 50 17 67 142 45 70 1,6
11.4261968 PLAW 6 t 6 M30 49 364 75 115 67 20 68 143 67 100 3,1
11.4235029 PLAW 7 t * 7 M36 55 374 75 115 67 20 65 143 60 100 3,3
11.4261979 PLAW 8 t 8 M36 55 365 93 147 85 27 87 188 85 120 6,1
11.4262009 PLAW 10 t 10 M42 65 290 93 147 85 27 87 188 85 120 6,4
11.4235028 PLAW 15 t 15 M42 63 340 115 181 105 33 108 246 106 150 12
11.4289137 PLAW 20 t 20 M48 73 340 115 181 105 33 108 246 106 150 12,3
* Des modèles spéciaux sont uniquement disponibles sur demande.
Sous réserve de modifications techniques.

Download CAD

Description

Get CAD
Télécharger
Methode de levage













Nombre de brins
1
1
2
2
2
3+4
3+4
3+4 2
3+4


Angle d'inclinaison


90°
90°
0°-45°
45°-60°
0°-45°
45°-60° asymm.
asymm.


Code
Filetage
Couple de serrage
Charge d'utilisation












mm
Nm
tonnes
mm mm










PLAW 0,3 t
M8
35
0,3
0,3
0,6
0,6
0,4
0,3
0,6
0,4
0,3
0,3
10 24
PLAW 0,63 t
M10
70
0,63
0,63
1,25
1,25
0,85
0,63
1,3
0,9
0,63
0,63
10 24
PLAW 1 t
M12
120
1
1
2
2
1,4
1
2,1
1,5
1
1
10 24
PLAW 1,5 t
M16
150
1,5
1,5
3
3
2,1
1,5
3,1
2,2
1,5
1,5
10 24
PLAW 2,5 t
M20
170
2,5
2,5
5
5
3,5
2,5
5,3
3,7
2,5
2,5
8 24
PLAW 4 t
M24
400
4
4
8
8
5,6
4
8,4
6
4
4
14 36
PLAW 6 t
M30
500
6
6
12
12
8,5
6
12,7
9
6
6
14 36
PLAW 7 t*
M36
800
7
7
14
14
9,8
7
14,8
10,4
7
7
27 -
PLAW 8 t
M36
800
8
8
16
16
11,3
8
16,9
12
8
8
19 36
PLAW 10 t
M42
1500
10
10
20
20
14
10
21
15
10
10
32 -
PLAW 15 t
M42
1500
15
15
30
30
21
15
31,5
22,5
15
15
19 55
PLAW 20 t
M48
2000
20
20
40
40
28
20
42
30
20
20
19 55
