Informations générales : Point d'ancrage/anneau de levage révolutionnaire qui peut être monté manuellement (verrouillage dirigé vers le haut) grâce à un système breveté à verrouillage rouge (voir images) et qui, après l'installation, peut pivoter librement à 360° sur son axe (verrouillage dirigé vers le bas). L'anneau peut être chargé jusqu'à un angle de 180°. L'anneau peut être utilisé seul ou en combinaison avec plusieurs anneaux. Il suffit de le visser manuellement. Ce modèle d'anneau de levage est utilisé lorsqu'il est question d'un boulon plutôt que d'une simple vis filetée. De plus, le point d'ancrage PLGW-SN est compatible avec une vis standard disponible dans le commerce. L'avantage de l'écrou à oeil réside dans le fait que la largeur de la charge n'a aucune importance ; les mêmes points de levage peuvent être utilisés. Tout ce qu'il vous faut, ce sont des vis normales de longueurs différentes.

Norme : EN 1677-1, DIN ISO 9001.

  • Matériel: Grade 10
  • Marquage: Selon la norme, CMU et un numéro de série individuel.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

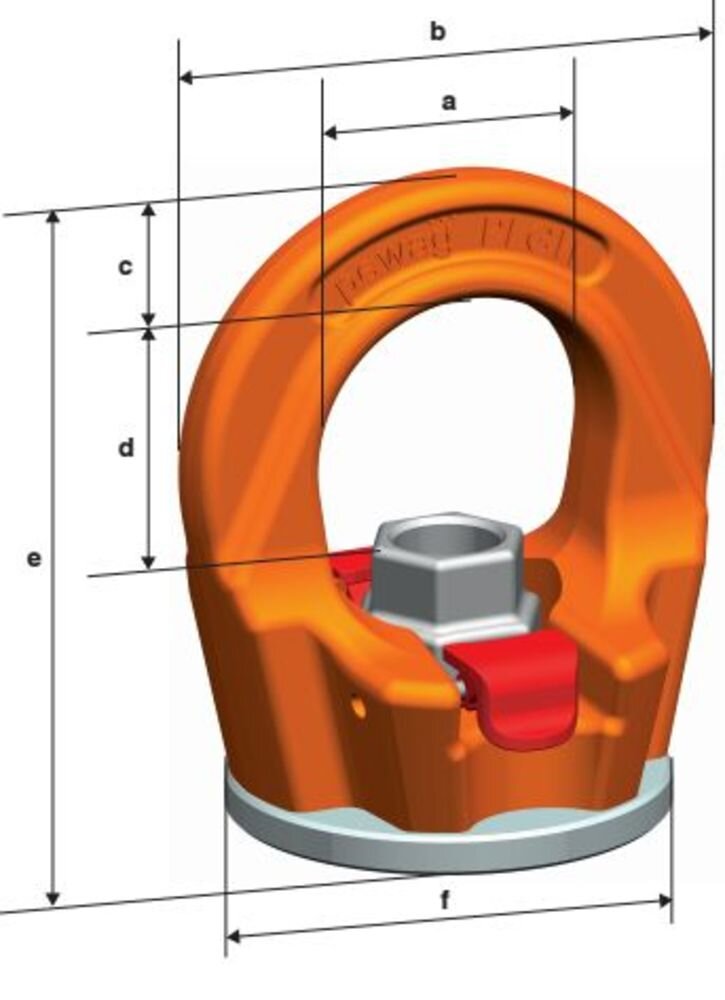

Réf. Type CMU
Tonnes
Filetage A
mm
B
mm
C
mm
D
mm
E
mm
Ø f
mm
Poids
kg
CAD
11.428441 PLGW-SN 0,3 t 0,3 M8 25 45 10 21 55 35 0,17
11.428449 PLGW-SN 0,5 t 0,5 M10 25 45 10 21 55 35 0,17
11.4298428 PLGW-SN 0,7 t 0,7 M12 30 55 12 25 65 43 0,28
11.4298783 PLGW-SN 1,5 t 1,5 M16 35 64 14 29 72 50 0,42
11.4298784 PLGW-SN 2,3 t 2,3 M20 40 69 16 34 80 54 0,5
11.4298785 PLGW-SN 3,5 t 3,5 M24 50 86 18 40 95 69 1
11.4298185 PLGW-SN 4,9 t 4,9 M30 60 110 25 47 115 90 2

Download CAD

Description

Get CAD
Télécharger
Méthode de levage




Nombre de brins
1
1
2
2
2
2
3+4
3+4
2
3+4


Angle d'inclinaison
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Code Filetage
Charge d'utilisation en tonnes
mm









PLGW-SN 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
12
PLGW-SN 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
12
PLGW-SN 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
14
PLGW-SN 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
19
PLGW-SN 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
22
PLGW-SN 3,5 t
M24
6,5
3,5
13
7
4,9
3,5
7,4
5,2
3,5
3,5
27
PLGW-SN 4,9 t*
M30
12
4,9
24
9
6,9
4,9
10,3
7,3
4,9
4,9
36
