Informations générales : Écarteur de bride - modèle FLS

Caractéristiques et avantages :

  • Sûr ; pas de projection de particules ou d'étincelles
  • Format compact, poids réduit
  • Facile à utiliser
  • Deux ou plus peuvent être utilisés pour une distribution plus égale des forces

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • Coin de serrage de 60°
  • Coffret en matière synthétique avec graisse haute qualité Molykote®

Disponible sur demande :

  • Coin d'écartement de 30°
  • Écarteur de bride avec une ouverture de plus de 210 mm
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Modèle Connexion Pression de travail max.
bar/Mpa
Type de retour Qté huile nécessaire (effectif)
cc
Ouverture brides 30° coin min.
mm
Ouverture brides 30° coin max.
mm
Ouverture brides 60° coin min.
mm
Ouverture brides 60° coin max.
mm
Force du coin d'écartement 30°
kN/t
Force du coin d'écartement 60°
kN/t
Poids avec coffret
kg

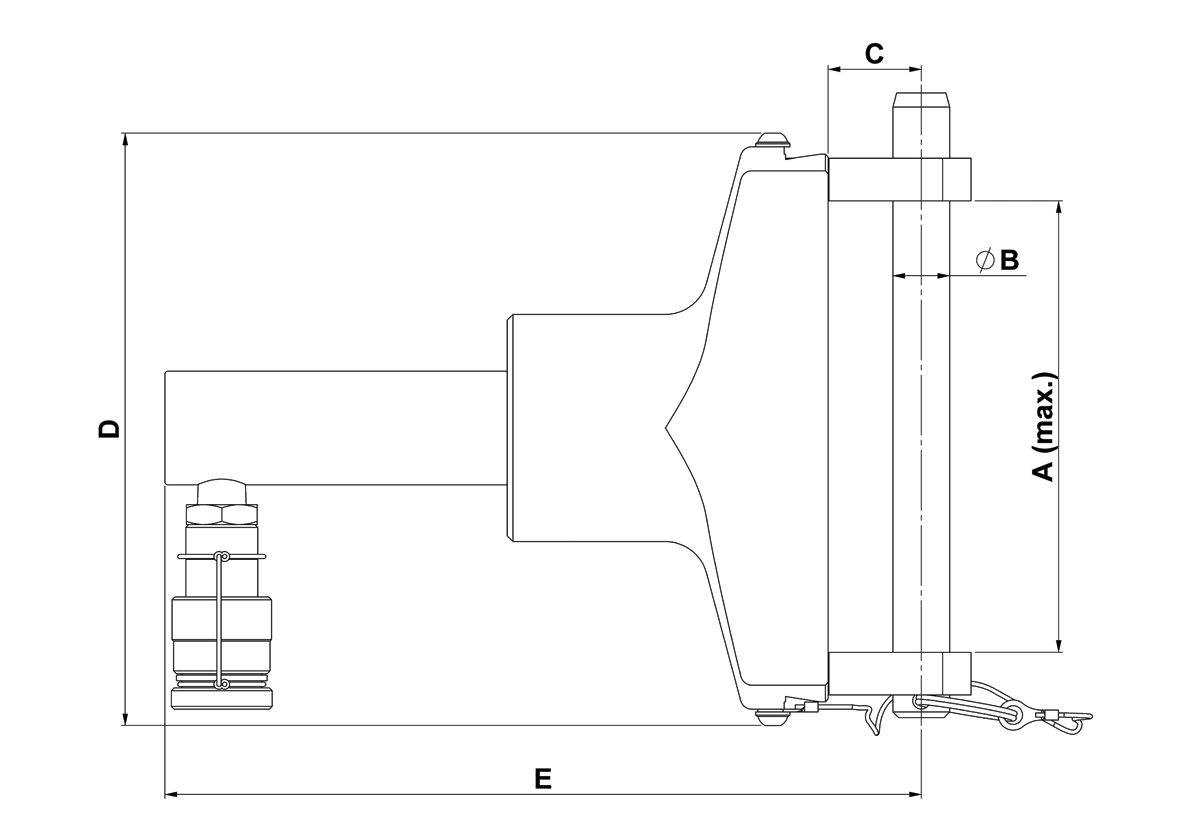

A
mm
B
mm
C
mm
D
mm
E
mm
Poids
kg
CAD
FLS 85 M A 118 720 / 72 spring 53 2 25 3 32 73.5 / 7.5 34.3 /3.5 6,3 85 15 30 129 264 4,5
FLS 170 M A 118 720 / 72 spring 53 2 25 3 32 73.5 / 7.5 34.3 /3.5 9,5 170 20 32,8 209 266 8
FLS 210 M A 118 720 / 72 spring 53 2 25 3 32 73.5 / 7.5 34.3 /3.5 11 21 30 75 260 309 9,5
