Informations générales :

  • Toutes les moufles jusqu'à 30 tonnes sont équipées par défaut d'un émerillon à oeil ovale. Les moufles avec une capacité supérieure à 30 tonnes sont équipées d'un oeil de raccord pivotant.
  • Toutes les moufles peuvent être équipées d'un crochet pivotant, d'un oeil de raccord pivotant ou d'une chape pivotante.
  • Pour les moufles avec ringot : remplacer le dernier chiffre de la référence modèle par 1 (au lieu de 0)
  • Equipée par défaut d'un roulement en bronze (autre roulements disponibles sur demande).
  • Les rainures peuvent être adaptées à d'autres diamètres de câble.
  • Température maximale d'utilisation: -40°C / +80°C
  • Note: CMU = charge maximale d'utilisation sur le raccord de tête.
  • Coefficient de sécurité: 4:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Dia. câble d'acier
mm
Poulies (#) D1
mm
D2
mm
F
mm
Ø G
mm
Ø J
mm
K
mm
L
mm
M
mm
R
mm
TA
mm
TB
mm
TL
mm
Poids
kg
CAD

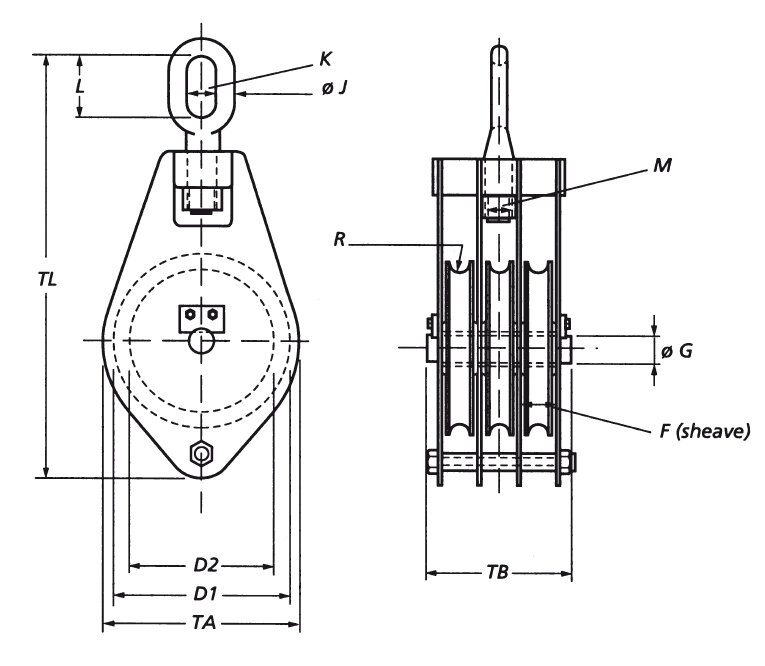

16.13111250230 2 10 3 125 105 27 22 16 26 58 24 5,5 135 120 336 9
16.13111500430 4 12 3 150 120 40 30 26 40 94 33 6,5 170 166 468 17
16.13112000630 6 14 3 200 165 40 30 29 45 108 42 7,5 220 166 556 28
16.13112500830 8 18 3 250 210 45 35 32 49 114 45 9,5 270 185 633 46
16.13113001030 10 20 3 300 255 50 40 36 54 125 52 11 320 204 733 69
16.13113501230 12 22 3 350 305 50 45 41 60 144 56 12 380 212 823 99
16.13113501630 16 24 3 350 305 60 50 46 66 163 64 13 380 258 880 120
16.13114001630 16 24 3 400 345 60 50 46 66 163 64 13 430 250 927 157
16.13113502030 20 24 3 350 305 60 50 51 72 173 72 13 380 258 896 143
16.13114002030 20 24 3 400 345 60 60 51 72 173 72 13 430 266 1 006 184
16.13113502530 25 24 3 350 305 60 50 60 80 195 76 13 380 266 955 170
16.13114002530 25 24 3 400 345 60 60 60 80 195 76 13 430 266 1 065 198
16.13114502530 25 28 3 450 390 70 70 60 80 195 76 15 480 296 1 120 220
16.13114003030 30 28 3 400 345 60 60 60 90 220 80 15 430 266 1 095 215
16.13114503030 30 28 3 450 390 70 70 60 90 220 80 15 480 296 1 140 255
16.13114004030 40 28 3 400 345 60 60 - 96 96 90 15 430 278 945 250
16.13114504030 40 28 3 450 390 70 70 - 96 96 90 15 480 308 1 030 295
16.13114505030 50 28 3 450 390 70 75 - 106 106 100 15 480 338 1 055 335

CMU = charge maximale d'utilisation sur le raccord de tête.
